1.方法1：把电池、开关、小灯泡、电流表组成如图37的串联电路.试着闭合开关，观察电流表指针偏转方向，通过判断电流方向来确定电池的正、负极

方法2：把电池、开关、发光二极管组成如图38的串联电路，闭合开关通过观察二极管是否发光，根据二极管的正、负极判断电池的正、负极.

　　　　　　　 图37　　　　　　　　　 图38

3.如图36所示

过程与方法

(1)干路电流等于三个支路中的电流之和.

(2)提示：用电流表分别测干路、L₁、L₂、L₃支路中的电流.

(3)表格如下:

(4)三个支路上的电流不一定相等，无论三支路上的电流相等还是不相等，干路电流总等于各支路的电流之和，因而对实验结论没有影响.

科学探究

图33

(2)电路图如图34所示

图34

2.如图35所示

图35　　　　　　　　　　 图36

7.乙电阻　 0.9 A　 8.当电路发生漏电现象时，易发生触电事故　 9.取下一个灯泡，再闭合开关，若另一灯熄灭则两灯串联；若另一盏灯仍然发光，则两个小灯泡是并联的.

3.导体　 绝缘体　 4.并　 串　 5.短路　 b　 6.S₁；S₂、S₃；S₂、S₃；S₁；短路

4.给你下列器材：一个电池组，一只小灯泡，一只开关,一只电铃(用符号“”表示)和若干细导线，请你设计一自动放养奶牛的装置图.

要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现.

?章后小结

☆测一测，你学得怎样

知识与技能

3.图5-69中的开关叫做单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是接通的，a、c之间是断开的；当把闸刀向右边按下时，a、c两个接线柱是接通的，a、b之间是断开的.现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时红灯亮绿灯熄，向右边按下时绿灯亮红灯熄，画出导线的连接图.

图5-69

2.实验课上，小明把两个灯泡连成了如图5-67所示的电路.闭合开关，两灯均不亮.经检查，电路连接无误，老师告诉他是其中一个小灯泡坏了.于是，小明又找来了一个小灯泡，想出了一种检测方法(如下面表格中方法一)，请你帮助小明，在图5-68所示的实验器材中任选一种，连入电路，设计出另外三种检测方法，并完成下表.

图5-67　　　　　　　　　　　　　　　　　　 图5-68

	器材	检测电路图	现象及结论
方 法 一			开关闭合，若检测灯泡亮，则灯L1坏了；若检测灯泡不亮，则灯L2坏了
方 法 二
方 法 三
方 法 四

1.洋洋买了一个新型的全封闭镍镉电池(外形与铅蓄电池相似)，电池的两极旁只涂了两种不同的颜色，并未标明“+”“-”极.现在有以下器材：电流表、小灯泡、发光二极管(正、负极已标明，用符号“”表示)、电池、开关、导线.请你帮助洋洋用上述器材设计两种判断电池正、负极的方法.说明所选器材，画出电路图，简述实验方法.

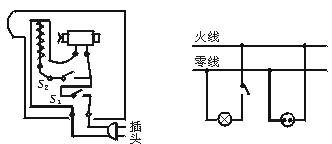

3.小明同学为了更好的学习，搬进了新书房，可新书房缺少了一盏用拉线开关控制的照明灯和一个可插风扇的插座，请在图5-65中，为小明同学的正确接线设计一个完整的电路.

图5-65

过程与方法

小强想利用图5-66所示的电路探究并联电路中电流的规律.请你帮助小强：

图5-66

(1)预测探究结论.

(2)设计实验方案(器材、原理图、方法步骤)

(3)设计记录实验数据的表格

(4)推测：三个支路上的电流是否一定相同？对实验结论有无影响？

科学探究
