23.(18分)如图所示，质量为m，电荷量为+q的小球从距地面一定高度的O点，以初速度v₀沿着水平方向抛出，已知在小球运动的区域里，存在着一个与小球的初速度方向相反的匀强电场，如果测得小球落地时的速度方向恰好是竖直向下的，且已知小球飞行的水平距离为L，求：

(1)电场强度E为多大？

(2)小球落地点A与抛出点O之间的电势差为多大？

(3)小球落地时的动能为多大？

22.(16分)如图所示，质量是M的木板静止在光滑水平面上，木板长为l₀，一个质量为m的小滑块以初速度v₀从左端滑上木板，由于滑块与木板间摩擦作用，木板也开始向右滑动，滑块滑到木板右端时二者恰好相对静止，求：

(1)二者相对静止时共同速度为多少？

(2)此过程中有多少热量生成？

(3)滑块与木板间的滑动摩擦因数有多大？

21.(共20分)

(1)(5分)用欧姆表测同一定值电阻的阻值时，分别用×1;×10;　　　

×100三个档测量三次，指针所指位置如图中的①、②、③所　

示，①对应___档，②对应___档，③对应____档，为了提高　　

测量的准确度应选择的是___档，被测电阻值约为___Ω。

(2)(3分)传感器是把非电学量(如速度、温度、压力等)的变化

转换成电学量的变化的一种元件，在自动控制中有着相当广泛的　

应用。如图所示是一种测定液面高度变化的电容式传感器的示意

图，金属芯线与导电液体形成一个电容器，从电容C大小的变化

就能反映液面的升降情况。那么,当实验仪表显示的电容C在增大

时，表示液面的高度h是______________。

(3)(8分)如图所示，是一个电流、电压两用电表的电路，电流计G的量程为100μA.内阻是1000Ω,两个电阻的阻值分别是R₁为0.1Ω，R₂为99KΩ，当双刀双掷开关接到ab上时，电表将改装成______，其量程约为______。当双刀又掷开头接到cd上时，电表将改装成______，其量程是________。

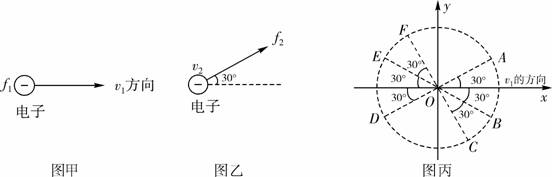

(4)(4分)已知在空间某区域内存在着一个匀强磁场，为确定该匀强磁场的确切方向，有人在该区域内先后做了如下两个实验：

实验Ⅰ：当电子以v₁向右运动时，测得其受到的洛仑兹力f₁方向垂直于纸面向里(如图甲所示)。

实验Ⅱ：当电子以速度v₂垂直于纸面向外运动时，测得其受到的洛仑兹力f₂方向在纸面内且与原来v₁的方向成30°角向右上方，如图乙所示。

实验分析(请填空)：

①仅仅根据实验Ⅰ,只能判断该磁场的方向为_____________________________；

②仅仅根据实验Ⅱ,只能判断该磁场的方向在垂直于f₂的平面之内；

③综合分析这两个实验，可以唯一地断定该磁场的方向一定为______________。

A.平行于丙图中的AD方向；　　 B. 平行于丙图中的BE方向

C.平行于丙图中的CF方向；　 　D.以上方向都不对

20.如图所示,半径为R=20cm的圆O处在匀强电场中,圆上有四个点A、B、C、D，若测得各点的电势分别为：U_A=7.0V； U_B=9.0V，U_C=9.4V，U_D=9.0V，U_O=0.0V,则该电场的电场强度的大小和方向最接近于以下描述：

A. 35V/m，沿AO方向； B.45V/m，沿BO方向

C. 47V/m，沿CO方向； D.45V/m,沿DO方向

第Ⅱ卷(非选择题，共72分)

19.如图所示，直线A为电源的U-I图线，曲线B为灯泡电阻的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是

A.4W，8W

B.2W，4W

C.2W，3W

D.4W，6W

18.普通电视机的显像管中，扫描显像主要是利用磁场对高速电子术的偏转来实现的，其扫描原理如图甲所示：在圆形区域内的偏转磁场方向垂直于纸面，当不加磁场时，电子束将通过O点而打在屏幕的中心M点。为了使屏幕上出现一条以M点为中点的的亮线PQ，那么，偏转磁场的磁感应强度B随时间变化的规律应是图乙中的

17.如图所示，是一列简谐波在t= 0时刻的波动图象，已知这列波是沿x轴正方向传播，波速为20 m/s，则下列说法正确的是

A.质点P做简谐运动的振幅是8cm

B.在t=0.126s时刻，质点P的速度方向沿y轴正方向

C.在t=0.15s时刻，质点P的速度正在减小

D.在t=0.15s时刻，质点P的加速度正在减小

16.一辆汽车沿着倾角为30°的倾面匀加速直线下滑,若测得该汽车的加速度为4.8m/s²，当地的重力加速度大小为9.8m/s²，那么,由此判断该汽车的机械能的变化情况是

A.机械能守恒　　 B.机械能减小

C.机械能增加　　 D.不能判断

15. 关于一定质量的某种气体,下列叙述正确的是

A.气体的体积减小,气体分子在单位时间内对单位面积器壁的碰撞次数一定增多

B.气体的温度升高,气体分子在单位时间内对单位面积器壁的碰撞次数一定增多

C.气体的压强增大, 单位体积内气体的分子数目一定增多

D.气体的压强增大,气体分子在单位时间内对单位面积器壁的碰撞冲量一定增大

14.在以下关于光的波粒二象性的说法中,错误的是

A. 有些光具有波动性,有些光具有粒子性,复合(白)光具有波粒二象性

B.光子的波动性是光子本身的固有属性,不是由光子之间的相互作用引起的

C.光的波长越长,波动性就越显著;光的波长越短,粒子性就越显著

D.光子的数量越多,波动性就越显著;光子的数量越少粒子性就越显著
