为纵坐标、t为横坐标，标出
答案：
； 101113.(08年广东卷)某实验小组采用图所示的装置探究“动能定理”，图中小车中可放置砝码，实验中，小车碰到制动装置时，钩码尚未到达地面，打点针时器工作频率为50 Hz．
(1)实验的部分步骤如下：
①在小车中放入砝码，把纸带穿过打点计时器，连在小车后端，用细线连接小车和钩码；
②将小车停在打点计时器附近， ， ，小车拖动纸带，打点计时器在纸带上打下一列点， ；
③改变钩码或小车中砝码的数量，更换纸带，重复②的操作。

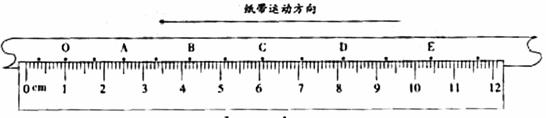

(2)图是钩码质量为0.03 kg，砝码质量为0.02 kg时得到的一条纸带，在纸带上选择起始点0及A、B、C、D和E五个计数点，可获得各计数点到0的距离5及对应时刻小车的瞬时速度v,请将C点的测量结果填在表1中的相应位置．
(3)在上车的运动过程中，对于钩码、砝码和小车组成的系统，
做正功， 做负功．
(4)实验小组根据实验数据绘出了图中的图线(其中Δv2=v2-v20),根据图线可获得的结论是 ．要验证“动能定理”，还需要测量的物理量是摩擦力是 ．
表1纸带的测量结果
|
测量点 |
S/cm |
r/(m·s-1) |
|
0 |
0.00 |
0.35 |
|
A |
1.51 |
0.40 |
|
B |
3.20 |
0.45 |
|
C |
|
|
|
D |
7.15 |
0.54 |
|
E |
9.41 |
0.60 |
答案：(1)②接通电源、释放小车 断开开关
(2)5．06 0．49 (3)钩砝的重力 小车受摩擦阻力
(4)小车初末速度的平方差与位移成正比 小车的质量
2005-2007年力学实验
计算重力加速度
(2)已知单摆在任意摆角θ时的周期公式可近似为
，式中T0为摆角趋近于0°时的周期，a为常数。为了用图像法验证该关系式，需要测量 的物理量有＿＿＿＿＿＿＿＿＿＿＿＿；若某同学在实验中得到了如图所示的图线，则图像中的横轴表示＿＿＿＿＿＿。

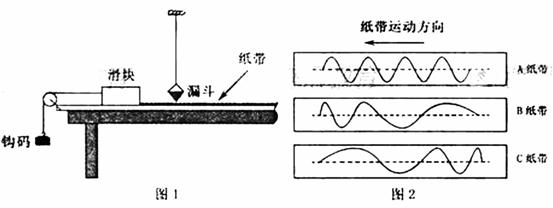

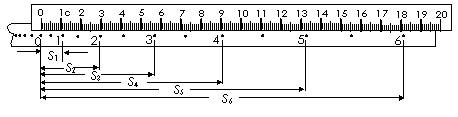

(08年宁夏卷)物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数。实验装置如图，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端与电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线与托盘连接。打点计时器使用的交流电源的频率为50 Hz。开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列小点。
＝
(用被测物理量的字母表示，重力加速度为g).与真实值相比，测量的动摩擦因数
(填“偏大”或“偏小”
)。写出支持你的看法的一个论据：
8.(08年江苏卷)某同学利用如图所示的实验装置验证机械能守恒定律．弧形轨道末端水平，离地面的高度为H。将钢球从轨道的不同高度h处静止释放，钢球的落点距轨道末端的水平距离为s．
(1)若轨道完全光滑，s2与h的理论关系应满足s2＝ (用H、h表示)．
(2)该同学经实验测量得到一组数据，如下表所示：
|
h(10－1m) |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
|
s2 (10－1m2) |
2.62 |
3.89 |
5.20 |
6.53 |
7.78 |
请在坐标纸上作出s2--h关系图．
(3)对比实验结果与理论计算得到的s2--h关系图线(图中已画出)，自同一高度静止释放的钢球，水平抛出的速率
(填“小于”或“大于”)理论值．
(4)从s2--h关系图线中分析得出钢球水平抛出的速率差十分显著，你认为造成上述偏差的可能原因是 ．
答案：(1)4Hh(2)见图
(3)小于 (4)摩擦，转动(回答任一即可)
解析：(1)根据机械能守恒，可得离开轨道时速度为
，由平抛运动知识可求得时间为
，可得
.
(2)依次描点，连线，注意不要画成折线。
(3)从图中看，同一h下的s2值，理论值明显大于实际值，而在同一高度H下的平抛运动水平射程由水平速率决定，可见实际水平速率小于理论速率。
(4)由于客观上，轨道与小球间存在摩擦，机械能减小，因此会导致实际值比理论值小。小球的转动也需要能量维持，而机械能守恒中没有考虑重力势能转化成转动能的这一部分，也会导致实际速率明显小于“理论”速率(这一点，可能不少同学会考虑不到)。
(08年江苏卷)某同学想要了解导线在质量相同时，电阻与截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：
