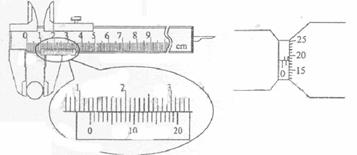

18.(09·广东物理·16)(4)他们使用螺旋测微器测量金属丝的直径，示数如图16所示。金属丝的直径是______。图15中图线的斜率、电源电动势和金属丝横截面积的乘积代表的物理量是________,其数值和单位为___________(保留三位有效数字)。
|
答案：⑴电路图如图所示
⑵③读出接入电路中的金属丝的长度
⑶1.63 电源的内阻与电阻箱
⑷0.200mm 金属丝的电阻率 1.54×10-7Ω·m

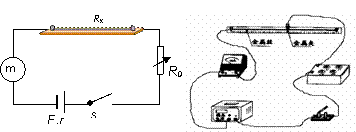

解析：依据实验器材和实验目的测量金属丝的电阻率，电路图如图所示；电路实物图如图所示，依据闭合电路欧姆定律得
，参照题目给出的图像可得
,可见直线的斜率
，可知斜率、电源电动势和金属丝横截面积的乘积代表的物理量是金属的电阻率
，其数值和单位为1.54×10-7Ω·m；依据直线可得其斜率为1.63A-1·m-1，截距为
，则图线纵轴截距与电源电动势的乘积为(
)；金属丝的直径是0.200mm。
17.(09·广东物理·15)
(10分)某实验小组利用拉力传感器和速度传感器探究“动能定理”，如图12，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用拉力传感器记录小车受到拉力的大小。在水平桌面上相距50.0cm的A、B两点各安装一个速度传感器记录小车通过A、B时的速度大小。小车中可以放置砝码。
(1)实验主要步骤如下：
①测量________和拉力传感器的总质量M1;把细线的一端固定在拉力传感器上另一端通过定滑轮与钩码相连；正确连接所需电路；
②将小车停在C点，__________，小车在细线拉动下运动，记录细线拉力及小车通过A、B时的速度。
③在小车中增加砝码，或_______________，重复②的操作。
(2)表1是他们测得的一组数据，其中M是M1与小车中砝码质量m之和，|v22－v21| 是两个速度传感器记录速度的平方差，可以据此计算出动能变化量△E，F是拉力传感器受到的拉力，W是F在A、B间所作的功。表格中△E3=__________，W3=________.(结果保留三位有效数字)
(3)根据表1，请在图13中的方格纸上作出△E-W图线。
表1 数据记录表
|
次数 |
M/kg |
|v22－v21|
/(m/s)2 |
△E/J |
F/N |
W/J |
|
1 |
0.500 |
0.760 |
0.190 |
0.400 |
0.200 |
|
2 |
0.500 |
1.65 |
0.413 |
0.840 |
0.420 |
|
3 |
0.500 |
2.40 |
△E3 |
1.220 |
W3 |
|
4 |
1.000 |
2.40 |
1.20 |
2.420 |
1.21 |
|
5 |
1.000 |
2.84 |
1.42 |
2.860 |
1.43 |
答案：(1)①小车、砝码 ②然后释放小车 ③减少砝码 (2)0.600 0.610
解析：(1)略；(2)由各组数据可见规律
，可得△E3=0.600；观察F-W数据规律可得数值上W=F/2=0.610;
(3)在方格纸上作出△E-W图线如图所示
15.(09·江苏物理·11)(10分)“探究加速度与物体质量、物体受力的关系”的实验装置如图甲所示。

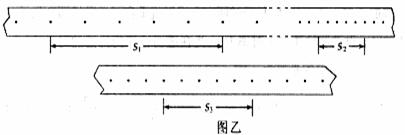

(1)在平衡小车与桌面之间摩擦力的过程中，打出了一条纸袋如图乙所示。计时器打点的时间间隔为0.02s.从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离。该小车的加速度a=______m/s2.(结果保留两位有效数字)
(2)平衡摩擦力后，将5个相同的砝码都放在小车上.挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度。小车的加速度a与砝码盘中砝码总重力F的实验数据如下表：
|
砝码盘中砝码总重力F(N) |
0.196 |
0.392 |
0.588 |
0.784 |
0.980 |
|
加速度a(m·s-2) |
0.69 |
1.18 |
1.66 |
2.18 |
2.70 |
请根据实验数据作出a-F的关系图像.
(3)根据提供的试验数据作出的
-F图线不通过原点，请说明主要原因。
答案： (1) 0.16 (0.15也算对) ；(2)(见图)；(3)未计入砝码盘的重力。
解析：(1)处理匀变速直线运动中所打出的纸带，求解加速度用公式
，关键弄清公式中各个量的物理意义，
为连续相等时间内的位移差，t为连需相等的时间间隔，如果每5个点取一个点，则连续两点的时间间隔为t=0.1s，

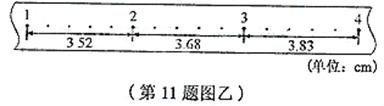

(3.68-3.52)
m，带入可得加速度=0.16m/s2。也可以使用最后一段和第二段的位移差求解，得加速度=0.15m/s2.
(2)根据图中的数据，合理的设计横纵坐标的刻度值，使图线倾斜程度太小也不能太大，以与水平方向夹角45°左右为宜。由此确定F的范围从0设置到1N较合适，而a则从0到3m/s2较合适。设好刻度，根据数据确定个点的位置，将个点用一条直线连起来，延长交与坐标轴某一点。如图所示。
(3)处理图象问题要注意图线的斜率、交点、拐点、面积等意义，能正确理解这些量的意义则很多问题将会迎刃而解。与纵坐标相交而不过原点，该交点说明当不挂砝码时，小车仍由加速度，即绳对小车仍有拉力，从此拉力的来源考虑很容易得到答案，是因为砝码盘的重力，而在(2)问的图表中只给出了砝码的总重力，而没有考虑砝码盘的重力。
Ⅰ.解析：本题考查多用电表 和电路设计。
标称300W的灯泡

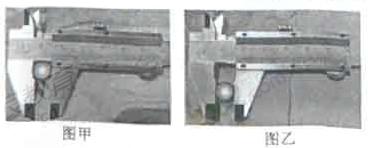

(09·福建·19)(18分)(1)(6分)在通用技术课上，某小组在组装潜艇模型时，需要一枚截面为外方内圆的小螺母，如图所示。现需要精确测量小螺母的内径，可选用的仪器有：
(3分)
(09·天津·9)(3)如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力和速度。
，速度平方的二分之一，重物下落的高度。
，如绘出
