24．(2008年安徽省)干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。实际使用时，可以把干电池看成一个理想的电源(即电阻为零)和一个电阻，串联组成，如图(a)所示。用图(b)所示的电路可以测量出一个实际电源的电阻值。图中R＝14Ω，开关S闭合时；电流表的读数I＝0.2A；已知电源电压U＝3V，求电源电阻r的大小。

解答：

23．(2008年杭州市)一段导体两端的电压为6伏时，通过它的电流为0.5安。如果将它两端的电压升高到9伏，用电流表的“0~0.6安”和“0~3安”的那个量程来测量通过它的电流比较合适？为什么(计算说明理由)

解答：应选择0-3安的量程。

　　 根据欧姆定律I=U/R可得：R＝U/I＝6/0.5＝12(欧姆)

故当电压为9伏时，通过导体的电流强度I＝U/R＝9/12＝0．75(安)>0．6(安)所以选择0-3安的量程测量。

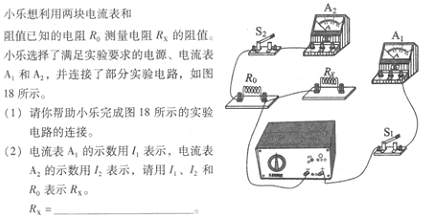

22. 20．(2008年北京)

解析：要电阻R_x的阻值，需测量出其两端的电压和通过的电流，此题没有电压表可用电流表、定值电阻和待测电阻并联，计算出定值电阻的电压即等于待测电阻的电压。再测出R_x中的电流，就可算出R_x的阻值。

答案：

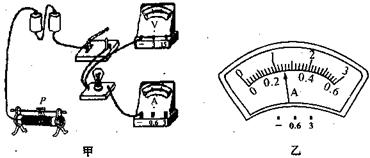

21．(2008年四川省乐山市)在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为10Ω左右，滑动变阻器上标有“20Ω 1A”字样。

⑴请你在图甲中用笔画线代替导线完成电路连接。

⑵开关闭合时，滑动变阻器的滑片P应移到__________(选填“左”或“右”)端。

⑶调节滑片P，使电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡正常发光时通过的电流为_________A，电阻为________Ω。

⑷在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如右图所示，通过分析图像发现灯丝的电阻是变化的，这是因为导体的电阻随________的变化而变化。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________(选填“容易”或“不容易”)烧断。

解析：连接实物时，必须注意 开关应断开，滑动变阻器变阻连在“一上一下”接线柱，且开关闭合时，滑动变阻器的滑片P应移到阻值最大(“滑片远离接线柱” )，电流表串联在电路中，电压表并联在电路中。电压表示数为2.5V，图乙电流表的示数0.25A, 电阻R=U/I=10Ω；通过分析图像发现灯丝的电阻是变化的，这是因为导体的电阻随温度的变化而变化。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，温度较低，电阻较小，电流较大，灯丝容易烧断。

答案：　

20．(2008年四川省达州市)在如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______伏。

解析: 由图可知滑动变阻器和电阻R串联，电压表测量的是滑动变阻器两端的电压，电流表A测量串联电路中电流，闭合开关S，在滑动变阻器的滑片向左移动的过程中，电路中的总电阻减小，所以电流表A示数变大；R两端的电压增大，由于电源电压不变，电压表V示数变小，所以图示b位置时电压表示数应为2V。

答案：变大　 2V

19．(2008年柳州市、北海市)额定电压为6V的用电器与4Ώ的电阻串联后，接入电源，它正常工作，此时电路电流为0．5A，则用电器的电阻为______Ώ，电源电压为_________V。

解析: 用电器正常工作时的电压等于其额定电压6V，所以用电器的电阻R=U/I=6V/0．5A=12 Ώ，电源电压U=U₁+U₂=6V+0．5A×4Ώ=8V。

答案：12　 8

18．(2008年江苏省淮安市)小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻____Ω；若加在这支铅笔芯两端的电压增加到6V时．通过它的电流又是______mA．

解析: 段导体的电阻R=U/I=3V/0.15A=20Ω,若它两端的电压升高到6V, 导体的电阻仍为20Ω,此时的电流为I¹=U¹/R=6V/20Ω=0.3=300mA。

答案：20　 300

17．(2008年四川省广安市)

解析:这段导体的电阻R=U/I=0.2V/0.04A=5Ω,若它两端的电压升高到3V, 导体的电阻仍为5Ω,此时的电流为I¹=U¹/R=3V/5Ω=0.6A。

答案：0．6　 5

16．(2008年河南省)在图所示的电路中，电源电压不变，闭合开关后，电流表A₁的示数为0.5A，电流表A₂的示数为0.3A．则R₁：R₂=_________。

解析: 由图可知R₁和R₂并联，闭合开关S,电流表A₁、A₂分别测量电路中总电流、R₁中电流，由于并联电路中干路中的电流等于各支路中的电流之和。所以电阻R₂的电流大小I₂=I-I₁= O．2A，故R₁：R₂=I₂：I₁=2：3

答案：2：3

15．(2008年浙江省金华市)如图是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时，滑动变阻器R的滑片P会向下端滑动。当被称物体的物重为G_l时，电流表的示数为I_l。被称物体的物重为G₂时，电流表的示数为I₂。若I_l<I₂，则G_l　　 G₂。(填“<”或“>”或“=”)。

解析: 滑动变阻器R和定值电阻R¹串联，当称物体的物重增大时，滑动变阻器R的滑片P会向下端滑动，电路中的总电阻减小，电路中的电流增大，所以I_l<I₂，则G_l <G₂。

答案：<
