10、(10分)(1)(5分)在“研究电磁感应现象”的实验中，首先按右图(a)接线，以查明电流表指针的偏转方向与电流方向之间的关系。当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央。然后按右图(b)所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路。(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将 ______ 偏转。(2)线圈A放在B中不动时，指针将 ______ 偏转。(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将 ______ 偏转。(选填“向左”、“向右”或“不”)

(2)(5分).如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。

(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的　　　 挡。在连接点1、2同时断开的情况下，应当选用多用电表的　　 挡。

(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明　　　 可能有故障

(3)将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。

①调到　　 　档。② 　　　　　　　　　　　。③侧小灯泡电阻，若　　　　　　 ，则说明小灯泡有故障。

9、(8分)研究电磁感应现象的实验

(1)为了能明显地观察到实验现象，请在如图所示的实验器材中，选择必要的器材，在图中用实线连接成相应的实物电路图；　　

(2)将原线圈插人副线圈中，闭合电键，副线圈中感应电流与原线圈中电流的绕行方向___________(选填“可能相同也可能相反”、“一定相同”或“一定相反”)；　　

(3)第一个发现电磁感应现象的科学家是(　　　 )

(A)奥斯特

(B)库仑

(C)法拉第

(D)安培

8、如图所示，两根光滑的金属导轨，平行放置在倾角为的斜面上，导轨的左端接有电阻R，导轨所在空间有一与导轨平面垂直的匀强磁场。导轨上有一个金属棒，金属棒与两导轨垂直且接触良好，在沿着斜面向上且与棒垂直的拉力F作用下，金属棒沿导轨匀速上滑，则下列说法正确的是：

A．拉力做的功等于棒的机械能的增量

B．合力对棒做的功等于棒的动能的增量

C．拉力与棒受到的磁场力的合力为零

D．拉力对棒做的功与棒重力做的功之差等于回路中产生的电能

班级：　　 学号：　　 姓名：　　 得分：

　　　　　　　　　　 　　　第I卷选择题答题卡

1　 2　 3　 4　 5　 6 　7　 8　　

[A] [A] [A] [A] [A]　 [A]　 [A] 　[A]　

[B] [B] [B] [B] [B]　 [B]　 [B]　 [B]　

[C] [C] [C] [C] [C]　 [C]　 [C]　 [C]　

[D] [D] [D] [D] [D]　 [D]　 [D]　 [D]　

　　　　　　　 　第　 II　 卷 (非选择题共72分)

7、如图所示的电路中，电源内阻不可忽略，当滑动变阻器滑片处在某一位置时，安培表的读数为I=0.5A，电压表V₁的读数为U₁=1V，电压表V₂的读数为U₂=2V。则左右任意移动滑动变阻器的滑片后，三个电表可能得到的读数是：

6、边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区域。磁场区域的宽度为d(d>L)。已知ab边进入磁场时，线框的加速度恰好为零。则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有：　 　　　　　　　　　　　　　　　

A．产生的感应电流方向相反

B．所受的安培力方向相反

C．进入磁场过程的时间等于穿出磁场过程的时间

D．进入磁场过程的发热量少于穿出磁场过程的发热量

5、如下图所示，a是长直密绕通电螺线管，应用DIS的磁传感器b沿a的轴线Ox从O点自左向右匀速穿过通电螺线管螺管a。能正确反映通电螺线管内部磁感应强度B随x变化规律的是：

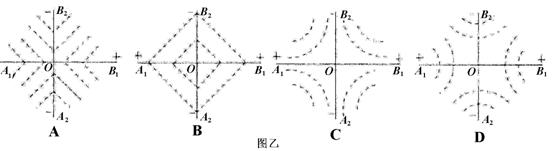

4、理论研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场。现有两块无限大的均匀绝缘带电平面，一块两面正电，一块两面负电。把它们正交放置如甲图所示，单位面积所带电荷量相等(设电荷在相互作用时不移动)，图甲中直线A₁B₁和A₂B₂分别为带正电平面和带负电平面与纸面正交的交线，O为两交线的交点，则图乙中能正确反映等势面分布情况的是：

3、矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面

垂直，磁感强度B随时间变化的图像如图所示．时刻，

磁感强度的方向垂直于纸面向里．在0-4s时间内，线框

的ab边受力随时间变化的图像(力的方向规定以向左为正

方向)，可能如图中的：

2、如图所示，有一半径为r的导电圆环处于磁感应强度为B的匀强磁场中，磁场方向垂直纸面向里且与圆环平面垂直，圆环的电阻为R，a、b、c为圆环上等间距的三点．若磁感应强度B在时间△t内均匀减小至零，则此过程：

A．圆环内的感应电流为Bπr²/R△t

B．流过圆环截面的电量为Bπr²/R

C．a、b间的电压等于b、c间的电压，且电压不等于零

D．a、b间的电压等于b、c间的电压，且电压均为零

1、著名物理学家费曼曾设计过这样一个实验装置：一块绝缘圆板可绕其中心竖直的光滑轴自由转动，在圆板的中部有一个线圈，圆板的四周固定着一圈金属小球，如图所示。在线圈接通电源的瞬间发现圆板做顺时针转动(俯视)，则下列说法正确的是：

(A)圆板上的金属小球一定带正电

(B)圆板上的金属小球一定带负电

(C)圆板上的金属小球可能不带电

(D)圆板上的金属小球可能带负电
