17。(1) 　　　　　　　　　　　　　(2)

16。　　　　　　　　　　　　　　　　 　

三 实验题(共12分)

15。　　　　　　　　　　　　　　　　 　

14。　　　　　　　　　　　　　　　　 　， 　　　　　　　　　　　　　　　　　　

13。　　　　　　　　　　　　　　　　 　， 　　　　　　　　　　　　　　　　　　　　

21、如图所示，在y >0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中，存在匀强磁场，磁场方向垂直xoy平面(纸面向外)。一电量为q，质量为m的带正电的运动粒子，经过y轴上y=h处的点P₁时速率为v₀，方向沿x轴正方向；然后，经过x轴上x=2h处的P₂点进入磁场，并经过y轴上y=-2h处的P₃­点。不计重力。求：

(1)电场强度的大小；

(2)粒子到达P_2­时的速度大小和方向；

(3)磁感应强度的大小。

哈师大附中高二上学期期中考试物理试题答题纸

一 选择题(每小题至少有一个选项是正确的，请把正确的答案填入答题卡中，每小题4分，共40分，漏选得2分，错选和不选得零分)

二 填空题(共14分)

20、在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0；电阻R₁=10，R₂=10，R₃=30，R₄=35；电容器的电容C=100F。电容器原来不带电。求接通电键S后流过R₄的总电量。

19.如图所示,PQ和MN为水平、平行放置的金属导轨,相距1m,导体棒ab跨放在导轨上,棒的质量为m=0.2kg。棒的中点用不可伸长的轻质细绳经光滑的滑轮与物体相连,细绳恰与导轨在同一平面内，且与导轨平行。物体的质量M=0.3kg,棒与导轨的动摩擦因数为μ=0.5,匀强磁场的磁感应强度B=2T,方向竖直向下.为了使物体匀速上升,棒中的电流为多大?方向如何?(g=10m/s²)

18、根据试题的要求填空或作图。

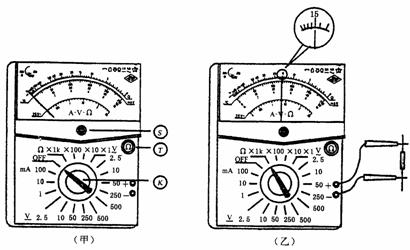

⑴ 图(甲)为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20-30Ω的定值电阻，测量的某些操作步骤如下：

　①调节可调节部件__ ___，使电表指针停在__　 _位置；

　②调节可调节部件K，使它的尖端指向__　 __位置；

　③将红、黑表笔分别插入“+”、“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__ ___位置。

⑵ 在用多用表测量另一电阻的阻值时，电表的读数如图(乙)所示，该电阻的阻值为_ _。

四 计算题(共26分)

17.某同学用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围0-20Ω，连接电路的实物图如实验图所示．

(1)指出该同学接线中错误的和不规范的做法是：(　　 )

A．滑动变阻器，不起变阻作用

B．电流表接线有错

C．电压表量程选用不当

D．电压表接线有错

(2)画出这个实验的正确电路图．
