Question

10．请按下列要求作图：

（1）中考体育加试时，推出去的实心球运动轨迹如图甲所示，请在图中画出实心球所受重力的示意图．
（2）如图乙所示，一辆小汽车在水平公路上沿直线匀速向左行驶，在图中O点画出小汽车所受力的示意图．

Answer 1

分析 （1）抛出去的实心球在空中运动时受到重力的作用，作用点在重心，方向是竖直向下的．
（2）小汽车受到水平向左的牵引力和水平向右的阻力，二力是一对平衡力，即大小相等、方向相反；重力和支持力是一对平衡力，即大小相等、方向相反．

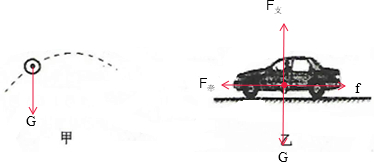

解答 解：（1）重力的方向是竖直向下的，过重心做竖直向下的力即可，如下图所示：
（2）在平直公路上匀速行驶的汽车，水平方向受牵引力和阻力，竖直方向受重力和支持力，这两组力互相平衡，重力方向竖直向下，支持力方向竖直向上；牵引力方向水平向前，阻力方向水平向后，作用点可都画在重心处，如图所示：

点评 作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等．
