17．(7分)有同学在做“研究温度不变时气体的压强跟体积的关系”实验时，用连接计算机的压强传感器直接测得注射器内气体的压强值。

缓慢推动活塞，使注射器内空气柱从初始体积20.0ml变为12.0ml。实验共测了5次，每次体积值直接从注射器的刻度

上读出并输入计算机，同时由压强传感器

测得对应体积的压强值。实验完成后，

计算机屏幕上立刻显示出如下表中所示的实验

结果。

(1)仔细观察不难发现，pV(×10⁵Pa·ml)一栏中的数值越来越小，造成这一现象的可能原因是

A．实验时注射器活塞与筒壁间的摩擦力不断增大。

B．实验时环境温度增大了。

C．实验时外界大气压强发生了变化。

D．实验时注射器内的空气向外发生了泄漏。

(2)根据你在(1)中的选择，说明为了减小误差，应采取的措施是： 　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

0.1kg，盘上各圆的半径分别是0.05m、0.10m、0.15m、0.20m(取g＝10m/s²)，

则F₂的力矩是　　　　　　 N·m。有同学在做这个实验时，发现顺时针力矩之和与逆时针力矩之和存在较大差距。检查发现读数和计算均无差错，请指出造成这种差距的一个可能原因，并提出简单的检验方法(如例所示，将答案填在下表空格中)。

16．(6分)如图所示，在“有固定转动轴物体的平衡条件

实验中，调节力矩盘使其平衡，弹簧秤的

读数为　　　 N，此时力矩盘除受到钩码作用力

F₁、F₂、F₃和弹簧拉力F₄外，主要还受　　　　　

力和　　　 　　　力的作用，如果每个钩码的质量均为

15．(5分)在右图所求的光电管的实验中，发现用一定频率的A

单色照射光电管时，电流表指针会发生偏转，

而用另一频率的B单色光照射时不发生光电效应，那么

A．A光的频率大于B光的频率。

B．B光的频率大于A光的频率。

C．用A光照射光电管时流过电流表G的电流方向是a流向b。

D．用A光照射光电管时流过电流表G的电流方向是b流向a。

14．(5分)如图所示，在研究平抛运动时，小球A沿轨道滑下，离开轨道末端(末端水平)时撞开轻质接触式开关S，被电磁铁吸住的小球B同时自由下落。改变整个装置的高度H做同样的实验，发现位于同一高度的A、B两球总是同时落地，该实验现象说明了A球在离开轨道后

A．水平方向的分运动是匀速直线运动。

B．水平方向的分运动是匀加速直线运动。

C．竖直方向的分运动是自由落体运动。

D．竖直方向的分运动是匀速直线运动。

13．某登山爱好者在攀登珠穆朗峰的过程中，发现他携带的手表表面玻璃发生了爆裂。这种手表是密封的，出厂时给出的参数为：27℃时表内气体压强为1×10⁵Pa；在内外压强差超过6×10⁴Pa时，手表表面玻璃可能爆裂。已知当时手表处的气温为－13℃，则手表表面玻璃爆裂时表内气体压强的大小为　　　　　　 Pa；已知外界大气压强随高度变化而变化，高度每上升12m，大气压强降低133Pa，设海平面大气压为1×10⁵Pa，则登山运动员此时的海拔高度约为　　　　　　　　　 m。

12．若氢原子的核外电子绕核作半径为r的匀速圆周运动，则其角速度ω＝　　　　 ；

电子绕核的运动可等效为环形电流，则电子运动的等效电流I＝　　　　　 。(已知电子的质量为m，电量为e，静电力恒量用k表示)

11．有质量的物体周围存在着引力场。万在引力和库仑力有类似的规律，因此我们可以用定义静电场场强的方法来定义引力场的场强。由此可得，与质量为M的质点相距r处的引力场场强的表达式为E_G＝　　　　　　 (万有引力恒量用G表示)。

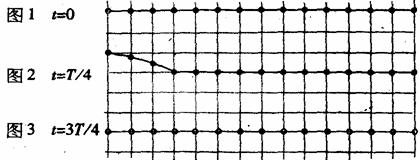

10．细绳的一端在外力作用下从t＝0时刻开始做简谐振动，激发出一列简谐横波。在细绳上选取15个点，图1为t＝0时刻各点所处的位置，图2为t＝T/4时刻的波形图(T为波的周期)。在图3中画出t＝3T/4时刻的波形图。

9．卢瑟福通过　　　　　　　 实验，发现了原子中间有

一个很小的核，并由此提出了原子的核式结构模型。

右面平面示意图中的四条线表示α粒子运动的可能轨迹，

在图中完成中间两条α粒子的运动轨迹。
