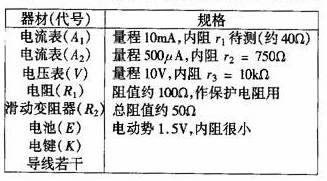

16．(8分)从下表中选出适当的实验器材，设计一电路来测量电流表A₁的内阻r₁，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。

　(1)在虚线方框中画出电路图，标明所用器材的代号。

　(2)若选测量数据中的一组来计算r₁，则所用的表达式为r₁＝ ________________，式中各符号的意义是：________________________________________________________________.

15．(6分)如图，一光源位于金属圆筒内部轴线上A点，与筒B端的距离为d，d无法直接测量。另有凸透镜、光屏、米尺及带支架的光具座。现用这些器材测量d。为此，先将圆筒、凸透镜、光屏依次放在光具座支架上，令圆筒轴线与透镜主光轴重合，屏与江源的距离足够远，使得移动透镜时,可在屏上两次出现光源的象。将圆筒及光屏位置固定。由光路的可逆性可知,第一次成象的象距等于第二次成象的象距。然后进行以下的测量：

　__________________________ 　__________________________ 　__________________________ 　__________________________.　　　　　　　　　　　　　　　　　　

用测得的物理量可得 　　d＝________________________________________.(应说明各符号所代表的物理量)

14．(6分)某同学用图1所示装置通过半径相同的A、B两球的碰撞来验证动量守恒定律。图中PQ是斜槽，以为水平槽，实验时先使A球从斜槽上某一固定位置G由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹。重复上述操作10次，得到10个落点痕迹。再把B 球放在水平槽上靠近槽末端的地方，让A球仍从位置G由静止开始滚下，和下球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹，重复这种操作10次。图：中0点是水平槽未 端R在记录纸上的垂直投影点，B球落点痕迹如图2所示，其中米尺水平放置，且平行于 G、R、O所在的平面，米尺的零点与O点对齐。

(1)碰撞后B球的水平射程应取为________cm。

(2)在以下选项中，哪些是本次实验必须进行的测量？答_________(填选项号)。

A．水平槽上未放日球时，测量人球落点位置到O点的距离

B．A球与B球碰撞后，测量A球落点位置到O点的距离

C．测量A球或B球的直径

D．测量A球和B球的质量(或两球质量之比)

E．测量G点相对于水平槽面的高度

13．假设在NaCl蒸气中存在由钠离子Na⁺和氯离子Cl^－靠静电相互作用构成的单个氯化

钠NaCl分子。

若取Na⁺与Cl^-相距无限远时其电势能力零，一个NaCl分子的电势能为 一6．1eV。已知使一个中性钠原子Na最外层的电子脱离钠原子而形成钠离子Na⁺所需的 能量(电离能)为5．1 eV，使一个中性氯原子Cl结合一个电子形成氯离子Cl^-所放出的能 量(亲和能)为3．8 eV。由此可算出，在将一个NaCl分子分解成彼此远离的中性钠原子Na和中性氯原子Cl的过程中，外界供给的总能量等于____________eV。

12．空间存在以ab、cd为边界的匀强磁场区域，磁感强度大小为凡方向垂直纸面向外，区域宽为l₁、现有一矩形线框处在图中纸面内，它的短边与ab重合，长度为l₂长边的长度为2l₁，如图所示。某时刻线框以初速v沿与ab垂直的方向进入磁场区域，同时某人对线框施以作用力，使它的速度大小和方向保持 不变，设该线框的电阻为R。从线框开始进入磁场到完全离开磁场的过程中，人对线框作用力所做的功等于___________________________.

235．0439　1.0087　　138.9178　　93.9154

　　 反应方程下方的数字是中子及有关原子的静止质量(以原子质量单位u为单位)．已知lu的质量对应的能量为9.3 ×102 MeV，此裂变反应释放出的能量是 MeV。

11．裂变反应是目前核能利用中常用的反应。以原子核为燃料的反应堆中，当U俘获一个慢中子后发生的裂变反应可以有多种方式，其中一种可表示为

　　 　 十　一　→　 Xe 　+　 Sr　 +　 3

10．图为一空间探测器的示意图，P₁、P₂、P₃、P₄是四个喷气发动机，P₁、P3的连线与空间一固定坐标系的x轴平行，P₂、P₄的连线与y轴平行。每台发动机开动时，都能向探测器提供推力，但不会使探测器转动，开始时，探测器以恒定的速率v₀向正x方向平动。要使探测器改为向正x偏负y60°的方向以原来的速率v₀平动，则可

A．先开动P₁适当时间，再开动P₄适当时间　

B．先开动P₃适当时间，再开动P₂ 适当时间

C．开动P₄适当时间　　　　　　

D．先开动P₃适当时间，再开动P₄适当时间

第Ⅱ卷(非选择题　 共110分)

9．图中A为理想电流表，V₁和V₂为理想电压表，R₁为定值电阻，R₂为可变电阻，电池E内阻不计，则

A．R₂不变时，V₂读数与A读数之比等于R1

B．R₂不变时， V₁读数与A读数之比等于R1　　　　

C．R₂改变一定量时，V₂读数的变化量与A读数的变化量之比的绝对值等于R₁

D．R₂改变一定量时，V₁读数的变化量与A读数的变化量之比的绝对值等于R₁

8．A与B是两束平行的单色光，它们从空气射人水中的折射角分别为r_A、r_B，若r_A>r_B，则

A．在空气中A的波长大于B的波长　B．在水中A的传播速度大于B的传播速度

C．A的频率大于B的频率　　　D．在水中A的波长小于B的波长
