19．如图13示，开关S闭合，S₁断开时，电流表A₁的示数为0.2A，电流表A的示数为0.3A，则通过灯L₂的电流为______A，若开关S₁闭合，则电流表__________可能会烧坏。

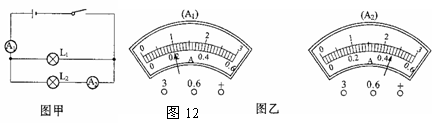

18．在图12-甲所示的电路中，合上开关S，电流表A₁、A₂的示数如图乙所示，则灯L₁中的电流为__________A，灯L₂中的电流为___________A。

17．小明在家中调查家用电器的电流时发现他家的电饭锅煮饭时的电流为4.2_________；他手上带的电子表工作时的电流约为2μA，则电饭锅煮饭时的电流大约是电子表工作时电流的_________倍。

16．小明同学在利用电流表测电流时，发现指针偏转到右边最大位置；小刚同学在做此实验时，发现指针向左边偏转，则小明出现这现象的原因是_________________________；小刚出现象这现象的原因是______________________________。

15．一根铜导线和一根镍铬合金线，它们的长短、粗细都相等。把它们串联到电路中则(　)　　　　　　　　　　　　　　　　　　　　　　 图11

A．铜导线电流大　　 B．两根导线电流分别相等

C．铜导线电流小　 D．镍铬导线通过电流小

14．某同学在进行实验时，按照如图11连接好电路。当S₁、S₂均闭合时，却发现仅有L₂发光。产生这一故障的原因是(　　 )：

A. 电源两极跟电路接触不好。 B. 连接S₂的导线头松脱。

C. 连接L₁的导线头松脱。　　 D. 连接L₂的导线头松脱。

13．如图10所示的电路中，当S闭合后，电压表V₁示数为7V，V₂的示数为8V，若电源电压为12V，则灯L₂两端的电压为(　　 )

　 A．4V　　　　 B．3V　　　　　 C．5V　　　　 D．8V

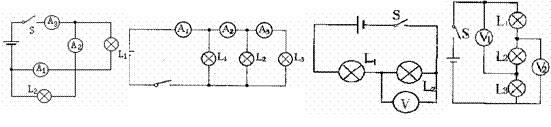

图7　　　　　　　 图8　　　　　　　　　　 图9　　　　　　　 图10

12．如图9所示，当开关S闭合后，灯L₁和L₂均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是(　　 )

　 A．L₁发生短路 B．L₂发生短路　 C．L₁的灯丝烧断　 D．L₂的灯丝烧断

11．如图8所示的电路中，三只不同灯泡，合上开关S后正常工作。三只电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃，则这三只电流表示数间的关系是(　　 )

　 A．I₁=I₂+I₃　　　　 B．I₂=I₁-I₃ C．I₁>I₂>I₃　　　　 D．I₁<I₂<I₃

10．如图7示，当开关S闭合时，关于三只测量电路中电流表示数，正确的是　　(　)

A、A₁表的示数最大　 B、A₂表的示数最大。

C、A₃表的示数最大　 D、三只都要被损坏。
