1.油炸虾条、薯片等容易挤碎的食品，不宜选用真空袋装，而应采用充气袋装。下列气体中最不应该充入的是

A. 氮气　　　　 B. 二氧化碳　　　　 C. 空气　　　　 D. 氧气

22、(10分)某发电厂发电机的输出功率P＝100 kW，发电机端电压U＝250 V，向远处送电的输电线的总电阻R＝8 Ω.要使传输电线上的功率损失不超过输送功率的5%，用户得到的电压又正好是220 V，那么：

(1)应该怎样安装变压器？画出输电线路的示意图．

(2)求出所用的变压器的原、副线圈的匝数比．

21．(8分)如图21中甲图所示矩形线圈abcd，长ab=20cm，宽bc=10cm，匝数n=200匝，线圈回路总电阻R=5Ω，整个线圈平面内均有垂直于线圈平面的匀强磁场穿过。现令该磁场的磁感强度B随时间t按图乙所示的规律变化，求：

(1)线圈回路中产生的感应电动势和感应电流的大小；

(2)当t=0.3s时，线圈的ab边所受的安培力大小；

(3)在1min内线圈回路产生的焦耳热。

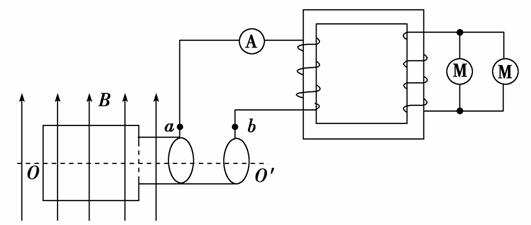

20．(8分)交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动．一小型发电机的线圈共220匝，线圈面积S＝0.05 m²，线圈转动的频率为50 Hz，线圈内阻不计，磁场的磁感应强度B＝ T．为用此发电机所发出交流电带动两个标有“220 V,11 kW”的电机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如图20所示，求：

图20

(1)发电机的输出电压的有效值为多少？

(2)变压器原、副线圈的匝数比为多少？

(3)与变压器原线圈串联的交流电流表的示数为多大？

19．(8分)如图19所示，两平行光滑导轨相距20㎝，导轨电阻不计， 金属棒MN的质量为10g，电阻R=10Ω，匀强磁场磁感应强度B的方向竖直向下，大小为5T，导轨平面与水平面的夹角=45°，当 MN沿导轨以10m/s速度匀速下滑时，求变阻器R₀的阻值(导轨足够长，g取10m/s²). 　　　　　　　　　　　　　　　　　　　　　　　　

图19

18、如图18所示是“研究电磁感应现象”的实验装置，器材分别是电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关.

(1)将图中所缺导线补接完整.

(2)实验时连接好电路，如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速插入副线圈时，电流计指针向_____偏转；原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针向_____偏转；此时再将原线圈中的铁芯迅速拔出时，电流计指针向_____偏转.

图18

17．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图

17甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，　 这样，电压表的指针位置就与一氧化碳浓度有　　　　　 　　　图17

了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导(即电阻的倒数)一CO浓度曲线，如图17乙所示．在下列表示一氧化碳浓度c与电压表示数U₀之间关系的图象17丙中正确的是 (　　　 )

图17丙

16．有一种测量人体重的电子秤，其原理图如图16中的虚线所示，它主要由三部分构成：踏板和压力杠杆ABO、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(其实质是电流表)。已知压力传感器的电阻与其所受压力的关系如下表所示：　　　　　　　 图16

压力F/N	0	50	100	150	200	250	300	…
电阻R/	300	270	240	210	180	150	120	…

设踏板和杠杆组件的质量可忽略不计，接通电源后，压力传感器两端的电压恒为4.68V，则：

(1)该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘______mA处？www.k@s@5@　　　　　　　　　　　　　　 高#考#资#源#网

(2)利用表中的数据归纳出电阻R随压力F变化的函数式为________。

15、如图15所示的理想变压器原线圈Ⅰ接到220V的交流电源上，副线圈有两个，副线圈Ⅱ的匝数n₂＝30匝，与一个标有“12V 12W”的灯泡L组成闭合回路，且灯L正常发光，副线圈Ⅲ的输出电压U₃＝110V，与电阻R组成闭合回路，通过电阻R的电流强度为0.4A，副线圈Ⅲ的匝数n₃＝______匝；原线圈Ⅰ中的电流强度I₁＝______A。

　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　图15

14、两个完全相同的电热器，若分别通过如图14所示的电流最大值相等的方波交流电和正弦交流电则两个电热器的热功率之比P_a：P_b=　　　　　 。

图14
