5．科学上规定，把　　　 规定为电流的方向。按这个规定，在电源外部，电流的方向是从电源的　　　 流　　　 。

4．　　　 形成电流，电路中能产生持续电流的条件是：电路中要有　　　 ，同时电路必须是　　　 的。

3．一个完整的电路，由　　　 、用电器、　　　 和导线四个要素组成．其中提供电能的是　　　 ， 消耗电能的是　　　 。　

2．验电器是用来检验物体是否　　　 的仪器。当用带电体接触验电器的金属球时，金属箔因　　　 张开。

1．自然界中只有　　　 种电荷．人们把绸子摩擦过的玻璃棒上带的电荷叫做

　　 电荷，毛皮摩擦过的橡胶棒上带的叫做　　　 电荷．同种电荷互相　　　 ，异种电荷互相　　　 。

16. 某同学在“用电压表和电流表测导体的电阻”实验中，按如图所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大。闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图所示的U-I图线。则被测电阻R₁的电阻值为

　　　　　 Ω。滑动变阻器的滑片在某一位置时，电压表的指针位置如图所示(电压表所接的量程为0-3V)，则电压表的示数为　　　 V。

本资料由《七彩教育网》 提供！

本资料来源于《七彩教育网》

15.给出下列器材：A.电压为3V的电源；B.量程为3V的电压表；C.量程为15V的电压表; D.量程为0.6A的电流表；E.量程为3A的电流表；F.滑动变阻器；G.开关及导线.现在要测量一个约为10Ω电阻R_X的阻值.

(1)为了提高实验准确度,应选择器材A、F、G和　 、　 (填写器材代号)。

(2)图为实验时实物连接图，其中滑动变阻器尚未接入，请你用笔画线表示导线将它连入电路。

(3)闭合开关接通电路，移动滑动变阻器的滑片时，发现电流表、电压表的读数都比较小，而且不随滑片的移动而发生变化，可能的原因是把滑动变阻器的　　　　 两个接线柱接入了电路。

14. 小明同学做电学实验，通过改变滑动变阻器R₃电阻的大小，依次记录的电压表和电流表的读数如下表所示

分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？

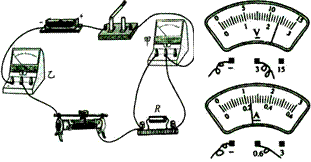

13. 小明和小亮利用图甲所示的电路测定未知电阻的阻值．

(1)根据他们连接的实验电路可知，电表甲应是　　　　 表．(2)实验中他们检查电路无误后闭合开关，观察了两电表的示数(如图乙)．计算出被测电阻R＝　　　 Ω．(3)完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠．原因是　　　　　　　　　　　　　　 。

(4)为了得到更可靠的结果，你认为接下去他们的具体操作应是　　　　　　　　　　

12. 小明同学用电源、电压表、电流表、滑动变阻器、电键和若干导线，测定电阻Rx的值。所有元件均完好，电源电压为6.0伏，滑动变阻器标有“20Ω 2A”字样。闭合电键后，他通过移动滑动变阻器的滑片，改变电阻Rx两端的电压和电路中的电流，并将电流表、电压表的示数记录在实验数据表格内，最后通过计算得出了电阻Rx 的值，实验数据及计算结果如下表一所示。小李同学在分析了小明同学的数据记录后，认为小明同学在实验操作中存在着一定的问题。两位同学在认真讨论的基础上，征求了老师的意见，找到了问题所在，并对表一数据进行了修正，得出了Rx的阻值。请你写出小明同学实验中存在的主要问题，将表二中的实验数据填写完整，并求出Rx的阻值。(计算电阻时，精确到0．1欧)　 小明同学实验操作中存在的主要问题是：
