26.(5分)如图为“测量滑轮组机械效率”的实验装置，钩码总重6N，用2.4N竖直向上的拉力匀速拉动细绳．细绳向上移动0. 3m所需的时间为3s.求：

(l)拉力做的功和功率？

(2)该滑轮组的机械效率为多大？

(3)如果将图中钩码只数增加，此滑轮组的机械效率将如何变化?

25.(6分)我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图．

　 [测量凸透镜的焦距]

　 (1)将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜l0cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是　 ▲　　 cm.

(2)假如没有太阳光，又不能添加器材，你将如何测量凸透镜的焦距，写出你测量凸透镜焦距的方法．

[评估实验的方案]

方案甲：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律，

方案乙：与甲不同的是，将蜡烛从靠近凸透镜的位置逐渐远离，其它步骤相同，

方案丙：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律，

方案丁：除丙中的做法外，还应该把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律．

以上四种方案中，哪些是科学合理的：　　 ▲　　 (甲／乙／丙／丁)

[解决实验中问题]

小莉同学做实验时，发现烛焰在光屏上的像偏高，如图所示，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向　　 ▲　 (上／下)调节．

　　 [应用实验的结论]

先将蜡烛移动到距凸透镜15cm处．然后移动光屏，可在光屏上得到清晰倒立、　　　

(放大／缩小)的实像．

24.(7分)某班同学到实验室做“测定小灯泡额定功率”的实验，被测小灯泡的额定电压为3.8V，电阻约为l0Ω.实验室有如下器材：电源(电压为6V)、电流表(0~0.6A 0~3A)、电压表(0~3V　　 0 ~15V)、开关各一只，导线若干，滑动变阻器三只：Rl( 5Ω 0.5A)、R2( l0Ω　 0.5A)、R3 (500Ω　 5A)．同学们设计的电路如图所示：

(1)如图所示小明没有连接完的实物电路，请你用笔画线代替导线，帮小明将实物电路连接完整．

(2)你认为小明接入电路的滑动变阻器应该为　　 ▲　 (R1 /R2/R3)．闭合开关前必须将变阻器的滑片移动到　　 ▲　 端。

　(3)实验电路接好后，合上开关后，某同学发现电路出现故障：灯泡不亮、电压表示数较大、电流表无示数；取下灯泡，两表的示数不变，故障的可能原因：　　 ▲　　 ．

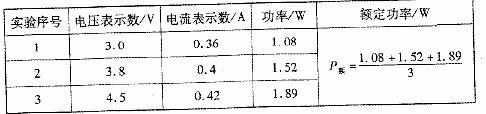

(4)下表为某小组的实验记录分析表：

你认为该小组数据处理过程 　▲　 (填正确／错误)，正确测量结果P_额= ▲　 W.

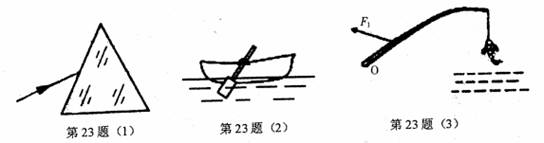

23.(6分)按要求完成下列各图．

　 (1)如图所示，-束光射向三棱镜，画出这束光两次折射的大致光路．

　 (2)重800N的小船漂浮在水面上，请你在图中画出小船的受力示意图．

　 (3)如图所示，是钓鱼竿钓鱼停在空中某位置的示意图.O为支点，F1是手对鱼竿的动力．请你在图中画出阻力F2和动力F1的力臂．

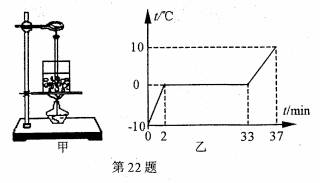

22.某小组观察200g冰熔化的实验装置如图甲，收集数据后绘制了图乙所示的温度-时间图像．

(l)根据图像判断：冰在熔化时，不断吸收热量，温度　 ▲　　 (升高／降低／不变)；第34min时，这种物质的状态是　 ▲　　 ．

(2)热由酒精灯的火焰传给水，但不会反过来传递，这说明能量转化或转移有　 ▲　 性．

(3)根据图像中信息和相关知识，估算烧杯中冰熔化吸收的热量约　　 ▲　　 J．

21.(4分)请思考回答问题：

　 (1)小明要自制一支能测水沸点的温度计，现有表中所列的两种物质，他不应该选表中的▲　　 作为测温物质，原因是　　 ▲　　　　　　　　 。

(2)小明把制作的温度计先后放入冰水混合物和沸水中，分别标出温度计中液柱达到的位置A 和B．接着将制作的温度计放在刻度尺旁，如图所示．如果以图中刻度尺的刻度作为温度计的刻度．这时温度计的测量范围是　 ▲　 ℃．图中液柱对应的温度是　 ▲　 ℃。

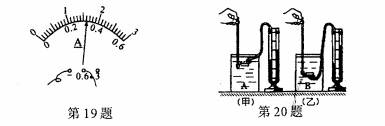

20.如图所示，是小鹏在使用同一支压强计探究液体内部压强过程中的一个情景，请你仔细观察图，并回答下列问题：甲、乙两次测得的压强大的是　　 ▲　 (甲／乙).你是根据什么现象判断的？

答案：　　　　　　　　 ▲　　　　　　　　　

19.在“用电压表和电流表测电阻”的实验中，小明同学连接完实验电路，闭合开关，电流表指针位置如图，则电流表的示数是　　 ▲　　 A．当调节滑动变阻器的滑片时，小明发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端的电压保持不变，则出现这一现象的原因是电压表接到了　 ▲　 的两端，

18.如图甲所示，物体重 　　▲　 　N．把物体浸没在水中，弹簧测力计示数为3N，如图乙所示，则物体受到浮力为　 ▲　 N，还可利用此实验器材探究浮力大小与　　 ▲　　 的关系．

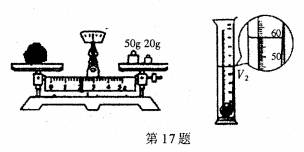

17.小明要测量金属块的密度．

(1)调节天平平衡，将游码移到零刻度后，发现指针停在分度盘的左侧，小明应将横梁右端的平衡螺母向　　 ▲　　 (左／右)移动。

(2)测金属块质量．小明在天平右盘中放50g和20g的砝码各一只，并将游码移到如图所示的位置时，指针恰好停在分度盘的中央，则金属块的质量为　　 ▲g。

(3)测金属块的体积，小明把金属块放到盛50mL水的量筒中，水面升高后的位置如图所示．则金属块的体积为　　 ▲　 cm3，密度为 　▲　 kg/m3．
