8、(2009年·浙江丽水)某同学进行了如下实验：根据右图连接

好实物，用电流表分别测出I、I₁、I₂的电流，改变电源电压，重复实验，记录数据如下表。

(1)该实验探究的问题是　　　　　　；

电流次数	I₁/A	I₂/A	I/A
1	0.2	0.2	0.4
2	0.3	0.3	0.6
3	0.4	0.4	0.8

(2)该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议：　　　　　　　　

7、(2009年·浙江金华)小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0-0．6安，电压表V1的量程为0-3伏，电压裘V2的量程为0-15伏，滑动变阻器R2上标有“50Ω　 1A”的字样。

　(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在　　端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是　　　　　　　。

(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。

分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成　　　　　比。

(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为　　　安。

6、2009年·山东烟台)在用“伏安法测导体电阻”的实验中．

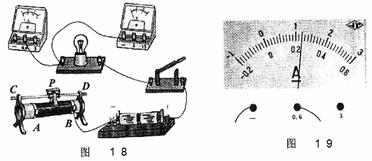

(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．

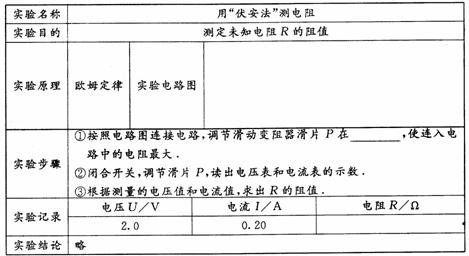

　(2)下表是小明同学拟出的实验报告．

请将上述报告中的三处空白补充完整．

(3)从“实验步骤”看，存在的主要缺陷是什么．

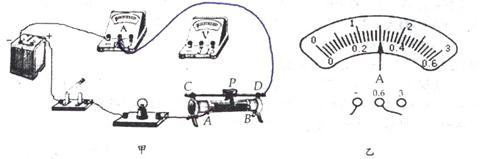

5、(2009年·山东平原)在测2.5V小灯泡(电阻大约为 10Ω左右)额定功率的实验时，刘星连接了如图甲所示的电路。其中电源电压为6V。

(1)请用笔画线将甲图中的电路连接完整；

　(2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行；

(3)在连接电路时，开关应_________(选填“断开”或“闭合”)，滑片应移到_______(选填“A”或“B”)处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_________ ，为了能使小灯泡发光，下一步应进行的操作是_________；

(4)刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是___________W。

4、(2009年·山东德州)两盏完全相同的灯L₁、L₂接在电压为6V的电源上都能发光，现要判断L₁、L₂的连接方式。(请完成下表)

条件	判断方法	L₁、L₂的连接方式
不使用任何仪器	方法一：取下一盏灯，若另一盏灯仍能发光	________联
方法二：取下一盏灯，若另一盏灯不发光	________联
给一只电压表及若干导线	方法一：用导线把电压表并在某盏灯的两端，若电压表示数是3V	________联
方法二：用导线把电压表并在某盏灯的两端，若电压表示数是6V	________联
