23.如图l6所示，是“研究动能的大小与哪些因素有关”的实验装置。
(1)实验中通过观察 的大小，来判断小球动能的大小。
(2)实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是 。
(3)质量和速度谁对动能的影响较大呢?小文所在的物理兴趣小组借助速度传感器
和其他仪器得出了两组数据如表一和表二所示。

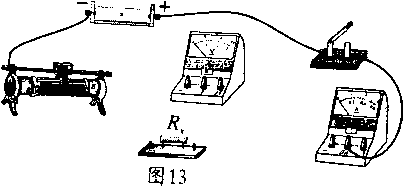

22.在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图13所示的器材进
行实验。
(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较
大示数，他在实验操作中的两处错误是 和 。
(3)改正错误后，小明改变Rx两端的电压和电流．两次
测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．
电流表的示数为0.5A，电压表的示数如图14所示，则R3=
Ω，实验测得值应为Rx= Ω。
(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如图15所示的电路。
测量时．闭合S1,将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx= I1/ I2 · R0。
小明认真分析电路后发现小亮的设计不合理，原因是
。
21.小周用图l2所示的装置“探究凸透镜成像规律”。
(1)调节烛焰、凸透镜和光屏的高度，使它们的中心
大致在同一高度，其目的是使像能成在 。
(2)小周在图12所示位置得到一个清晰的像。老师要求她在凸透镜不动的情况下．
在光屏上再成一个更小的实像，小周应当把蜡烛向 移动．同时把光屏向 移动。
(3)小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清．
她应当向 移动光屏，可再次得到清晰的像。
20.有一通电螺线管，电流方向如图ll所示，请分别画出经过A点和B点的两条磁感线。
19.在探究“摩擦力的大小与哪些因素有关”的实验中．用弹簧测力计拉动木块在水平桌面上匀速向右运动，如图10所示。请画出木块在运动过程中所受力的示意图。
18.用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图9所示。将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度．
正确的是
A.甲导体的温度升高得多 B.乙导体的温度升高得多
C.甲、乙两导体升高的温度相同D.条件不足，无法判断
17. 3G时代的到来，将使我们可以使用3G手机随时随地进行无线网络登录。对于手
机无线上网，下列说法正确的是
A.使用电磁波传输数字信号 B.使用电磁波传输模拟信号
c.使用超声波传输数字信号 D.使用红外线传输模拟信号
16.三峡船闸是世界上最大的人造连通器。图8是轮船通过船闸的示意图．此时上游阀门A打开，下游阀门B关闭．下列说法正确的是
A.闸室和上游水道构成连通器，水对阀门A两侧的压力相等
B.闸室和上游水道构成连通器，水对阀门A右侧的压力大于左侧的压力
C.闸室和下游水道构成连通器，水对阀门B右侧的压力大于左侧的压力
D.闸室和下游永道构成连通器，水对阀门B两侧的压力相等
15.如图7所示，把一个苹果放入浓盐水中，苹果处于漂浮状态。如果把水面以上的部分切去，则余下的部分
A.沉入水底 B.仍然漂浮
C.刚好悬浮 D.无法判断
14. LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成
A.陶瓷材料 B.金属材料
C.半导体材料 D.超导材料
