如图所示是利用DIS测定电动机效率的电路，请完成下列问题：
（1）在实验中，通过电压传感器测得电动机所加电压为U，通过电流传感器测得流过电动机的电流为I，则此时电动机输入功率的表达式为P_入= ；
（2）在实验中，由于电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则此时电动机输出功率的表达式为P_出= ，根据η=

，求得的效率为η₁；
（3）由于电动机的线圈有电阻，将产生一定的热量，如果用输出功率P_出=P_入-P_热，根据η=

，求得的效率为η₂，则有η₁ η₂．（选填“＞”、“＜”或“=”）

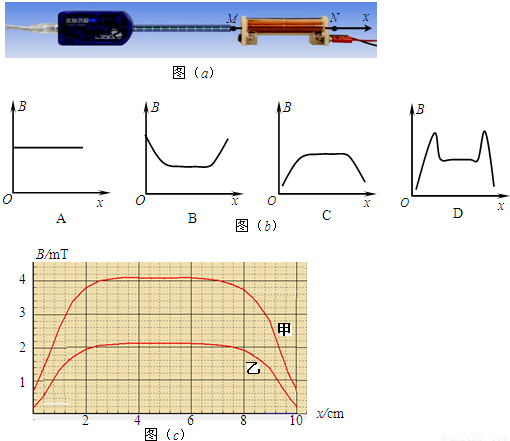

如图（a）所示，在“用DIS研究通电螺线管的磁感应强度”的实验中，M、N是通电螺线管轴线上的两点，且这两点到螺线管中心的距离相等．用磁传感器测量轴线上M、N之间各点的磁感应强度B的大小，并将磁传感器顶端与M点的距离记作x．

（1）如果实验操作正确，则图（b）中正确的B-x图应为
（2）如图（c）所示，甲、乙是在两个不同电流下得出的图象，比较甲、乙电流的大小，应有I_甲 I_乙（填“大于”、“等于”或“小于”）

如图所示，把质量为1.2×10^-3kg、电量为-4×10^-6C的带电小球A用绝缘轻绳吊在铁架台的横梁上，将另一放在绝缘支座上的带电小球B靠近它时，轻绳偏离竖直方向37°角后保持静止，此时两个带电小球恰好处在同一高度，已知sin37°=0.6，cos37°=0.8，取g=10m/s²．试求：
（1）小球B的带电种类；
（2）小球B施加给小球A的静电力大小；
（3）小球B产生的电场中，在小球A所在位置处电场强度的大小和方向．

在如图所示电路中，电源两端的电压恒定为9V，灯A标有“12V，12W”字样，灯B标有“4V，4W”字样，当滑动变阻器R₂ 的阻值为2Ω时，灯B恰能正常发光，假定灯A电阻不变．试求：
（1）此时灯A的实际功率；
（2）起保护电源作用的电阻R₁的阻值；
（3）若将滑动变阻器R₂的滑片P向下滑动，试判断A、B两灯的亮暗变化情况（不要求说明理由）．

如图所示是家用电饭煲的电路图．S₁是一个固定在锅底加热盘中央的磁钢限温开关，手动闭合后，当此开关温度达到居里点（103℃）时，因其磁性消失会自动断开．S₂是一个双金属片自动控温开关，当温度低于70℃时，会自动闭合；温度高于80℃时，会自动断开．红灯是加热指示灯，黄灯是保温指示灯，定值电阻阻值R₁=R₃=500Ω，加热盘内电阻丝阻值R₂=50Ω，两灯电阻均不计．
（1）请简要回答：如果不闭合开关S₁，能将饭煮熟吗？
（2）计算加热和保温两种状态下，电饭煲消耗的电功率之比．
（3）通过简要分析回答：能否把这种电饭煲当自动电水壶使用，即像煮饭那样先将水烧开，然后再自动将水温保持在70～80℃范围？

两个放在绝缘架上的相同金属球相距r，球的半径比r小得多，带电量大小分别为q和3q，相互斥力大小为3F．现将这两个金属球相接触，然后分开，仍放回原处，则它们之间的相互作用力大小将变为（）
A．F
B．

两个电源的端电压U与电流I的关系如图所示，由图可知（）

A．电源a的内电阻较小，电动势较小
B．电源a的内电阻较大，电动势较大
C．电源b的内电阻较小，电动势较大
D．电源b的内电阻较大，电动势较小

如图所示，某一点电荷产生的电场中的a、b两点，已知a点的电场强度大小为E_a，方向ab连线的夹角为120°，电势为?_a；b点的电场强度大小为E_b，方向与ab连线的夹角为150°，电势为?_b．则a、b两点的电场强度大小及电势高低相比较，有（）

A．E_a=E_b/3；?_a＞?_b
B．E_a=3E_b；?_a＞?_b
C．E_a=E_b/3；?_a＜?_b
D．E_a=3E_b；?_a＜?_b

如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R₁、R₂和R₃的阻值都相同．在电键S处于闭合状态下，若将电键S₁由位置1切换到位置2，则（）

A．电压表的示数变大
B．电池内部消耗的功率变大
C．电阻R₂两端的电压变大
D．电池的效率变大

某研究性学习小组利用图甲所示电路测量电池组的电动势E和内阻r．根据实验数据绘出如图实乙所示的R-图线，其中R为电阻箱读数，I为电流表读数，由此可以得到：E=______V，r=______Ω．
