24．小明想通过实验探究电流通过导体产生的热量与导体电阻的关系，他设计了如图7(甲)、(乙)所示的两个实验，他的方法是用电阻丝给烧瓶中的煤油加热，然后观察插在煤油中　

的温度计示数，就可以对比电阻丝放热的多少。请你应用所学知识分析回答下列问题：

　 (1)将两瓶中的金属丝串联起来接在电源上，通过观察________________变化的多少，来比较金属丝放出热量的多少；

　 (2)他应该选用实验电路________来完成他的验证实验(选填“甲”或“乙”)； 　 (3)如果R₁<R₂，则通电一定时间后，B．温度计示数较高，表明在通电时间和　

________________相同的情况下，　　　　　，产生的热量越多；在实验中采用的研究方法是　　　　　。

　 (4)如果选用乙图的实验，其中R₃<R₄，则相同时间后，　　(选填“C”或“D”)中电阻产生的热量多。

		图8

23．小明想借助电能表测出家中一盏电灯的电功率。

　 (1)测量时除电能表外，还需要使用的测量工具是　　　。

　 (2)实验原理是：　　　　。

　 (3)小明测出电功率为1200W，“这不可能是白炽灯的电功率！”小明检查读数和计算均无误，且测量工具均准确，在爸爸的帮助下测得电灯两端的电压为220V。请你分析产生这一错误结果的原因是　　　　　　。

22．就下述各情况说明钢棒是否有磁性：

　 (1)将钢棒的一端靠近磁针的北极时，两者互相吸引，将这一端靠近磁针的南极时，两者仍互相吸引，则钢棒　　磁性；(2)将钢棒的一端靠近磁针的北极时，两者互相吸引，将这一端靠近磁针的南极时，两者仍互相排斥，则钢棒　　磁性。(均选填“有”或“无”)

21．如图6所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是_____________　　　　　　 __；乙产生的原因是___________________________。

20．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω,它的额定功率有多大？在额定电压下通电10min产生多少热量？

19．现在很多家用电器都有待机功能，但用电器在待机状态下也要消耗电能．下表是小龙同学查阅的电视机的有关数据。求：(1)这台电视机正常工作时的电流是多少？(2)如果在不使用电视机时，总是处于待机状态，该电视机由于待机每个月(按30天计算)可消耗多少度电？

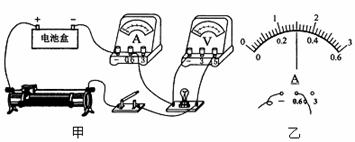

18．小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”

的字样，但上面的电流值已经模糊不清，他想通过实验

测量该灯泡的额定功率，图5中甲为他所连的实验电路．

(1)电池盒中至少有__________节干电池．

(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正。

(3)电路改正后闭合开关，发现小灯泡两端的电压只有1．8V，小雨需要将滑片向　端移动，当电压表的示数为3．8V时，电流表的示数如图5中乙所示．则该小灯泡的额定电流为_________A．，额定功率为_________W．

(4)利用该电路还能完成的实验是：　　　　　　　　。

17．在做“练习使用电压表”实验时，小华把电压表接成了如图4所示的电路，如小灯泡的规格为“1.2 V　 1.5 W”，电池的电压为1.5V。闭合开关S后，小灯泡________，(填“发光”或“不发光”)电压表的示数为________V。

16．如图3所示请根据磁感线的方向标出条形磁铁的N、S极。

15．请在如图2所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺丝口灯泡接入电路。
