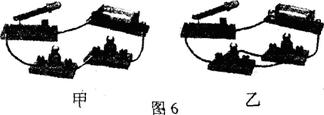

摘要：21．如图6所示的甲.乙两个电路中.开关闭合后.电线燃烧起来.甲产生的原因是 ,乙产生的原因是 . 图6
网址：http://m.1010jiajiao.com/timu3_id_1429057[举报]
甲、乙两组同学在做“测定小灯泡的电阻”的实验，有如下器材：电压表、电流表、开关、电压为6V的电源、标有“3.8V 1.5W”字样的小灯泡，标有“20V 1.5A”字样的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物连接成电路（要求连线不得交叉，电流表的量程选择要适当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
A：
连接电路时没断开开关；
连接电路时没断开开关；
B：
滑动变阻器没调到最大阻值；
滑动变阻器没调到最大阻值；
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是：
C
C
A、更换小灯泡；
B、检查电路是否断路
C、移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是
灯丝电阻随温度升高而增大
灯丝电阻随温度升高而增大
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 2.0 | 3.0 | 3.8 |
| 电流I/A | 0.33 | 0.34 | 0.40 |
| 电阻R/Ω | 6.0 | 8.8 | 9.5 |
测量小灯泡的电功率
测量小灯泡的电功率
．
甲、乙两组同学在做“测定小灯泡的电阻”的实验，有如下器材：电压表、电流表、开关、电压为6V的电源、标有“3.8V 1.5W”字样的小灯泡，标有“20V 1.5A”字样的滑动变阻器，导线若干．
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物连接成电路（要求连线不得交叉，电流表的量程选择要适当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
A：________
B：________
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是：________
A、更换小灯泡；
B、检查电路是否断路
C、移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是________
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 2.0 | 3.0 | 3.8 |
| 电流I/A | 0.33 | 0.34 | 0.40 |
| 电阻R/Ω | 6.0 | 8.8 | 9.5 |
甲、乙两组同学在做“测定小灯泡的电阻”的实验，有如下器材：电压表、电流表、开关、电压为6V的电源、标有“3.8V 1.5W”字样的小灯泡，标有“20V 1.5A”字样的滑动变阻器，导线若干．
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物连接成电路（要求连线不得交叉，电流表的量程选择要适当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
A：______
B：______
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是：______
A、更换小灯泡；
B、检查电路是否断路
C、移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是______
（5）完全不更改乙图中电路的连接情况，我们还可以完成的实验是______．
查看习题详情和答案>>
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物连接成电路（要求连线不得交叉，电流表的量程选择要适当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
A：______
B：______
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是：______
A、更换小灯泡；
B、检查电路是否断路
C、移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是______
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 2.0 | 3.0 | 3.8 |
| 电流I/A | 0.33 | 0.34 | 0.40 |
| 电阻R/Ω | 6.0 | 8.8 | 9.5 |
