【题目】(1)用螺旋测微器测量合金丝的直径,从图中的示数可读出合金丝的直径为_______mm.

(2)用游标卡尺可以测量某些工件的外径。在测量时,示数如右上图所示,则读数为_______mm.

(3)某同学为了测定一只电阻的阻值,采用了如下方法:

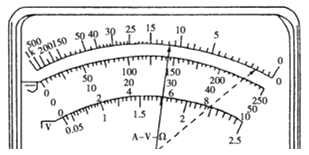

用多用电表粗测:多用电表电阻挡有4个倍率:分别为×1k、×100、×10、×1。该同学选择×10倍率,用正确的操作步骤测量时,发现指针偏转角度太大(指针位置如图中虚线所示)。

①为了较准确地进行测量,应该选择__________倍率(选填“×1k”、“×100”、“×1”),并重新欧姆调零,正确操作测量并读数,若这时刻度盘上的指针位置如图中实线所示,测量结果是_________Ω

②该同学用伏安法继续测定这只电阻的阻值,除被测电阻外,还有如下实验仪器:

A.直流电源(电压3 V,内阻不计)

B.电压表V1(量程:0~3V,内阻约为15kΩ)

C.电压表V2(量程:0~15V,内阻约为25kΩ)

D.电流表A1(量程:0~25 mA,内阻约为10Ω)

E.电流表A2(量程:0~250mA,内阻约为1Ω)

F.滑动变阻器一只,阻值0~10 Ω

G.电键一只,导线若干

在上述仪器中,电压表应选择_____(填“V1”或“V2”),电流表应选择_____(填“A1”或“A2”)。

③若要求实验过程电压表的读数能够从零开始调节,以下电路图应该选择______电路。

A. B.

C. D.
