如图2所示，当开关S闭合后，滑动变阻器的滑片向左移动时，下列说法正确的是( )
12.
电动自行车是倍受人们青睐的一种交通工具(如图10)。它可以电动骑行，亦可以脚踏骑行。电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力。下表是某型号电动自行车主要技术参数。
|
整 车 |
整车质量 |
40kg |
|
最高车速 |
≤30km/h |
|
|
最大噪声 |
≤62dB |
|
|
蓄电池 |
电压 |
48V |
|
容量 |
12A.h |
|
|
电动机 |
额定电压 |
48V |
|
额定功率 |
240W |
|
(1) 请你仔细观察电动自行车的构造，会发现很多地方用到了物理知识。请列举一例。
示例：电动自行车的车座 大而扁平，可减少压强。
答：
(2)行驶过程中轮胎与地面的总接触面积为0.01m2，当你骑着该电动自行车在平直的公路上行驶时，地面受到的压强是多大？(取g=10N/kg)
(3)电动自行车以额定功率行驶时的工作电流是多大？
(4)蓄电池一次充足电可储存的能量是多少焦？
(5)若蓄电池储存能量的80%用于电动自行车行驶克服阻力做功，电动自行车在平直的公路上匀速行驶时受到的平均阻力为40N，蓄电池充满一次电最多能连续电动行驶多远？
(6)从环保的角度，与摩托车相比，电动自行车有什么优缺点？(各举一条)
绝密级 试卷类型A
济宁市二〇〇九年高中阶段学校招生考试

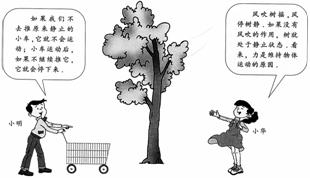

在学习运动和力的关系时,小明和小华提出下面的观点。请你利用身边的物品或实验器材设计一个实验，说明他们的观点是不正确的。10．在“探究灯泡的电功率跟哪些因素有关”时，同学们提出了如下猜想：
甲：电功率跟电压有关，电压越高，电功率越大。
乙：电功率跟电流有关，电流越大，电功率越大。
请你任选其中一个猜想，设计实验，进行验证。
(1)你验证的猜想是 (填甲或乙)。
(2)实验需要的器材，除电源、导线、开关外，
还需要 。
(3)在右面的方框中画出你的实验电路图。
(4)在该实验中，你需要收集的数据是 。
(5)你是通过观察比较 来比较两灯泡功率的大小的。
(6)探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想 ：“电功率跟电阻之间也可能有一定的关系。”于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示。
表一 表二
|
R/Ω |
5 |
10 |
15 |
20 |
30 |
|
I/A |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|
U/V |
1 |
2 |
3 |
4 |
6 |
|
P/W |
0.2 |
0.4 |
0.6 |
0.8 |
1.2 |
|
R/Ω |
5 |
10 |
15 |
20 |
30 |
|
I/A |
1.2 |
0.6 |
0.4 |
0.3 |
0.2 |
|
U/V |
6 |
6 |
6 |
6 |
6 |
|
P/W |
7.2 |
3．6 |
2．4 |
1.8 |
1.2 |
根据表一中的数据可以得出电功率跟电阻阻值之间的关系是∶
。
根据表二中的数据可以得出电功率跟电阻阻值之间的关系是∶
。
9.在做“探究凸透镜成像规律”的实验时：
⑴小明发现所用的凸透镜没有标明焦距，于是他让太阳光平行于主光轴照射在凸透镜上，在透镜另一侧F点得到一个最小的亮点，如图7所示。试作出这一过程的光路图。
⑵请用刻度尺量出凸透镜的焦距：f= cm。
⑶小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如图8所示，其中明显还需要调整的是__________ 。调整后，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点： 。
|
