读等值线图，其中a>b>c，完成20-21题。

20．如果为海平面等温线，且甲为陆地，乙为海洋，则该图表示的是

　　　 A．南半球七月的气温分布

B．南半球一月的气温分布

C．北半球七月的气温分布

D．北半球一月的气温分布

21．下列叙述错误的是

　　　 A．如果为等高线，则甲地可能发育河流　　　

B．如果为海平面等压线，则乙地区天气晴朗

C．如果为南半球的海平面等压线，则丙地可能吹东南风

D．如果为高空的等压线，则甲地近地面可能是晴朗的天气

　　　 读海平面等压线图，完成15-19题。

15．图中气压由高到低排序正确的是

　　　 A．①②③④　　　　 B．④③①②

C．①③②④　　　　 D．④①③②

16．图中最有可能降水的是

　　　 A．bde　　　　　　　 B．ade

C．abd　　　　　　　 D．acd

17．下列叙述正确的是

　　　 ①甲天气系统控制我国时，可能会出现秋高气爽的天气②乙天气系统冬季控制我国时会带来寒潮③冬春季节A天气系统可能会形成沙尘暴④江南丘陵的绵绵春雨与丙天气系统有关⑤丁天气系统会给我国长江中下游地区带来梅雨天气⑥贵阳冬季阴雨连绵的天气与B天气系统受地形阻挡有关

　　　 A．②④⑤　　　　　 B．③④⑥　　　　　 C．②⑤⑥　　　　　 D．①③④

18．能正确反映图中③处气压近期变化的是

　　　 A．①

B．②

C．③

D．④

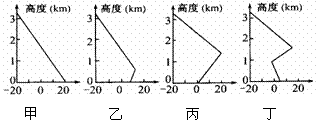

19．下列图示中由于A、B天气系统导

　　 致的气温随高度变化正确的是

　　　 A．甲

B．乙

C．丙

D．丁

读等压面示意图，回答13-14题。

13．如果由于地面受热不均引起气压的变化，则图中a、b、c、d四处气温最高的是

　　　 A．a　　　　　　　　 B．b

C．c　　　　　　　　 D．d

14．如果该地是在南半球，则a、b之间的风向是

　　　 A．北风　　　　　　　 B．西南风　　　　　 C．南风　　　　　　 D．东北风

　　　 图中山脉海拔约3000米，箭头表示气流运动方向。当气流上升到500米高度时，会有水汽凝结。如果有水汽凝结，气温就会按湿绝热直减率(0.6℃/100m)降低。如果没有水汽凝结，气温就会按干绝热直减率(1℃/100m)降低。读图，完成11-12题。

11．如果甲山脚处的气温为20℃，则乙山脚处的气温约为

　　　 A．22℃　　　　　　　 B．26℃

C．30℃　　　 　　　　D．32℃

12．下面气候的形成主要和图中所示山脉的这种作用有关的是

　　　 A．东非高原的热带草原气候

B．南美洲的温带大陆性气候

C．中国的亚热带季风气候

D．撒哈拉沙漠的热带沙漠气候

读图：a为大陆海岸线，圆圈为海平面等压线，箭头表示风向。完成9-10题。

9．图示天气系统可能是

　　　 A．北半球的气旋　　　 B．南半球的气旋

C．北半球的反气旋　　 D．南半球的反气旋

10．对于甲、乙两地的判断，正确的是

　　　 A．甲是陆地，风速较大

B．甲是海洋，风速较大

C．乙是陆地，风速较小

D．乙是海洋，风速较大

8．图中是一艘科学考察船的航行路线，已知该船于5月27日9时26分用5分钟时间自西向东由B点越过180°经线，6月3日15时36分用5分钟时间又自东向西由A点越过180º经线，该考察船两次穿过180°经线后的时间分别是

　　　 A．5月28日9时31分，6月4日15时41分

　　 B．5月27日9时31分，6月3日15 时41分

　　　 C．5月26日9时31分，6月5日15时41分

　　　 D．5月27日8时31分，6月3日16时41分

读右图，完成6-7题。

6．甲城位于乙城的　　　　　　　　　

A．东南方向　　　　 B．西南方向

C．东北方向　　　　 D．西北方向

7．关于甲乙两个城市的气候叙述正确的是

　　　 A．高温不同期，降水不同期

B．高温同期，降水同期

C．高温不同期，降水同期

D．高温同期，降水不同期

下图中L表示北半球某地太阳高度角，读图回答4-5题。

4．此日江苏省南通市(约32°N)的正午太阳高度角约是

　　 A．27°　　 　　　　　　　 B．80°　　 　　　　　 C．58°　　 　　　　　 　　D．66°34′

5．若图示太阳高度角为当地一年中最大的太阳高度角，则

　　 A．两极地区的极昼时间将会变短　　　　　　 　　 B．地球上的温带范围将会缩小

C．中纬度地区的昼夜差别将会变小　　　　 　　 D．冬季我国的气温将普遍下降

3．电磁波的应用

要知道广播、电视、雷达、无线通信等都是电磁波的具体应用。

[例题10]某防空雷达发射的电磁波频率为f=3×10³MH_Z，屏幕上尖形波显示，从发射到接受经历时间Δt=0.4ms，那么被监视的目标到雷达的距离为______km。该雷达发出的电磁波的波长为______m。

解：由s= cΔt=1.2×10⁵m=120km。这是电磁波往返的路程，所以目标到雷达的距离为60km。由c= fλ可得λ= 0.1m

[例题11]电子感应加速器是利用变化磁场产生的电场来加速电子的。在圆形磁铁的两极之间有一环形真空室，用交变电流励磁的电磁铁在两极间产生交变磁场，从而在环形室内产生很强的电场，使电子加速。被加速的电子同时在洛伦兹力的作用下沿圆形轨道运动。设法把高能电子引入靶室，能使其进一步加速。在一个半径为r=0.84m的电子感应加速器中，电子在被加速的4.2ms内获得的能量为120MeV。这期间电子轨道内的高频交变磁场是线性变化的，磁通量从零增到1.8Wb，求电子共绕行了多少周？

解：根据法拉第电磁感应定律，环形室内的感应电动势为，设电子在加速器中绕行了N周，则电场力做功NeE应该等于电子的动能E_K，所以有N= E_K/Ee，带入数据可得N=2.8×10⁵周。　

[例题12]如图所示，半径为 r 且水平放置的光滑绝缘的环形管道内，有一个电荷量为 e，质量为 m 的电子。此装置放在匀强磁场中，其磁感应强度随时间变化的关系式为 B=B₀+kt(k>0)。根据麦克斯韦电磁场理论，均匀变化的磁场将产生稳定的电场，该感应电场对电子将有沿圆环切线方向的作用力，使其得到加速。设t=0时刻电子的初速度大小为v₀，方向顺时针，从此开始后运动一周后的磁感应强度为B₁，则此时电子的速度大小为

A．　 B．　　 C．　　 D．

解：感应电动势为E=kπr²，电场方向逆时针，电场力对电子做正功。在转动一圈过程中对电子用动能定理：，B正确；由半径公式知，A也正确，答案为AB。

[例题13]如图所示，平行板电容器和电池组相连。用绝缘工具将电容器两板间的距离逐渐增大的过程中，关于电容器两极板间的电场和磁场，下列说法中正确的是

A．两极板间的电压和场强都将逐渐减小

B．两极板间的电压不变，场强逐渐减小

C．两极板间将产生顺时针方向的磁场

D．两极板间将产生逆时针方向的磁场

解：由于极板和电源保持连接，因此两极板间电压不变。两极板间距离增大，因此场强E=U/d将减小。由于电容器带电量Q=UC，d增大时，电容C减小，因此电容器带电量减小，即电容器放电。放电电流方向为逆时针。在引线周围的磁场方向为逆时针方向，因此在两极板间的磁场方向也是逆时针方向。选BD。
