(3)请根据图13中给出平行于凹透镜主光轴的入射光线，作出通过透镜后的出射光线．
15．图10所示是某同学连接的电铃电路．当开关闭合后，电路被接通，电磁铁________，衔铁_________，使小锤敲击铃碗发出声音，同时衔铁与螺钉脱离接触，电路________，电磁铁___________，小锤在弹簧片的作用下又恢复到使电路接通的状态．
|
(1)往烧杯中倒入适量的水，用调节好的天平称出烧杯和水的总质量为m；
(2)用刻度尺测出水面到烧杯底的高度为h1；
(3)将水倒出，把烧杯风干后，再倒入酒精，用天平称出烧杯和酒精的总质量仍为m；
(4) ；
(5)计算酒精密度的表达式为：ρ酒精= ．
13．
物理知识在生活中有许多应用：
|
|
(2)飞机的机翼会做成如图9所示的流线型．飞机飞行时，机翼与周围的空气发生相对运动，相当于有气流迎面流过机翼．气流被机翼分成上下两部分，流过机翼上方的气流速度_____(选填“大于”、“小于”或“等于”)下方气流
速度，因此在上下表面产生压强差，形成对机翼向_____(选填“上”或“下”)的压力．
|
(1)考察团到南极考察时，测量气温应该使用___________温度计；
(2)处于－265℃的氢是________态；
(3)如果纯金戒指不小心掉进钢水中，_______熔化(选填“会”或“不会”)；
(4)白炽灯发光时的温度达到2000℃以上，因此白炽灯的灯丝应选用_____金属制成．
10．
如图6，把A、B两个实心球放入水槽里，结果A球沉到水底，而B球漂浮在水面上．如果两球的质量分别为mA、mB，体积分别为VA、VB，受到水的浮力大小分别为FA、FB．以下说法正确的是( )
A．如果VA= VB，那么FA= FB
B．如果VA= VB，那么FA> FB
C．如果mA= mB，那么FA= FB
|
6．如图3是2008北京奥运会蹦床项目的宣传画．蹦床运动是运动员从蹦床弹向空中表演技巧动作的一项体育活动，当运动员离开蹦床弹向空中的过程中，运动员具有的( )
A. 动能增加，势能减少 B．动能增加，势能增加
C．动能减少，势能减少 D．动能减少，势能增加
|
A．4 cm B．6 cm C．8 cm D． 10 cm
|

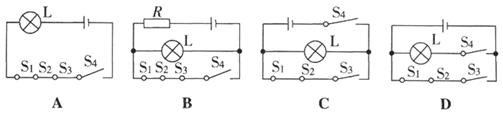

8．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光；只有全部的门都关好了，该指示灯才会熄灭．图4所示的模拟电路图符合要求的是( )
|
5．
如图2是“测量小灯泡的额定功率”的实验电路图．在这个实验的具体操作中，手和眼睛最合理的分工应该是( )
A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置
B．手移动变阻器的滑片，眼睛观察小灯泡是否发光
C．手移动变阻器的滑片，眼睛观察电压表的示数
|
