16．(7分)(1)在用单摆测定重力加速度实验中，用游标为20分度的卡尺测量摆球的直径，示数如图所示，读数为　　　　　 cm。

　 (2)研究小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器。如图所示，在一个圆盘上，过其圆心O做两条互相垂直的直径BC、EF。在半径OA上，垂直盘面插上两枚大头针P₁、P₂并保持P₁、P₂位置不变，每次测量时让圆盘的下半部分竖直进入液体中，而且总使液面与直径BC相平，EF作为界面的法线，而后在图中右上方区域观察P₁、P₂的像，并在圆周上插上大头针P₃，使P₃正好挡住P₁、P₂的像。同学们通过计算，预先在圆周EC部分刻好了折射率的值，这样只要根据P₃所插的位置，就可以直接读出液体折射率的值。

①在用此仪器测量液体的折射率时，下列说法正确的是　　　　 (填字母代号)

A．大头针P₃插在M位置时液体的折射率值大于插在N位置时液体的折射率值

B．大头针P₃插在M位置时液体的折射率值小于插在N位置时液体的折射率值

C．对于任何液体，在KC部分都能观察到大头针P₁、P₂的像

D．可能有某种液体，在KC部分观察不到大头针P₁、P₂的像

②若AOF=30°，OP₃与OC的夹角为30°，则液体的折射率为　　　　。

15．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。在电磁场区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c点为最低点，Ob沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列判断正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．当小球运动的弧长为圆周长的1/4时，洛仑兹力最大

　　　 B．当小球运动的弧长为圆周长的1/2时，洛仑兹力最大

　　　 C．小球从a点到b点，重力势能减小，电势能增大

D．小球从b点运动到c点，电势能增大，动能先增大后减小

14．一块木板可绕过O点的光滑水平轴在竖直平面内转动，木板上放有一木块，木板右端受到竖直向上的作用力F，从图中位置A缓慢转动到位置B，木块相对木板不发生滑动。则在此过程中　　　　　　　　　　　　　　　　 (　　 )

A．木板对木块的支持力不做功

　　　 B．木板对木块的摩擦力做负功

　　　 C．木板对木块的摩擦力不做功

　　　 D．木板对木块所做的功等于木块重力势能的增加

13．据媒体报道，嫦娥一号卫星环月工作轨道为圆轨道，卫星离月球表面的高度为200 km, 运行周期127 min。若还知道引力常量和月球平均半径，仅利用上述条件能求出的是(　　 )

　　　 A．月球表面的重力加速度　　　　　　　　　 B．月球对卫星的吸引力

　　　 C．卫星绕月球运行的速度　　　　　　　　　　　 D．卫星绕月球运行的加速度

12．如图所示为一列在均匀介质中沿x轴正方向传播的简谐横波在某时刻的波形图，波速为2 m/s，则　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．质点P此时刻的振动方向沿y轴负方向

　　　 B．P点的振幅比Q点的小

　　　 C．经过△t=4s，质点P将向右移动8m　

　　　 D．经过△t=4s，质点Q通过的路程是0.4m

11．如图所示为氢原子的能级示意图，一个氢原子处于基态，吸收1个光子后氢原子处于n=4的激发态，在向较低能级跃迁的过程中能向外发出光子，用这些光子照射逸出功为2.49eV的金属钠，下列说法正确的是　　　　　　　　　 (　　 )

A．吸收的光子能量为12.75eV　　　　

　　　 B．可能发出6种不同频率的光子　　　　　　

　　　 C．可能发出的光子中从n=4跃迁到n=3所发出的光波长最小

　　　 D．金属钠表面所发出光电子的初动能最大值为10.26eV

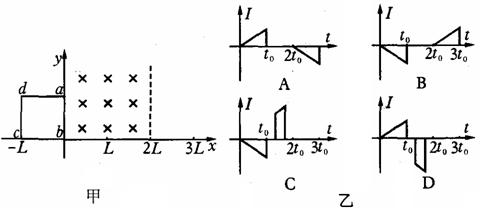

10．如图甲所示，在0≤x≤2L的区域内存在着匀强磁场，磁场的方向垂直于xOy平面(纸面)向里，具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合，bc边长为L．令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正)随时间t的函数图象可能是图乙中的哪一个？

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )
