11. (10分)

　　　　 如图所示，是用落体法验证机械能守恒定律的实验装置。(g取9.80m/s²)

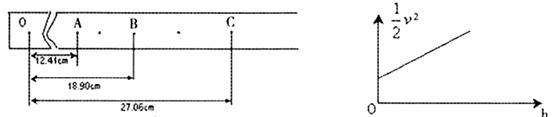

　　　　 (1)选出一条纸带如图所示，其中O点为打点计时器打下的第一个点，A、B、C为三个计数点，打点计时器通以50Hz的交流电。用分度值为1mm的刻度尺测得OA=12.41cm，OB=18.90cm，OC=27.06cm，在计数点A和B、B和C之间还各有一个点，重锤的质量为1.00kg。甲同学根据以上数据算出：当打点计时器打到B点时重锤的重力势能比开始下落时减少了　　　　　　 J；打点计时器打到B点时重锤的速度　　　　　　　　 m/s，此时重锤的动能比开始下落时增加了　　　　　　 J。(结果均保留三位有效数字)

　　　　 (2)某同学利用他自己实验时打出的纸带，测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以h为横轴，以为纵轴画出了如上图的图线。图线的斜率近似等于　　　　　　　 。

　　　　 A、19.6　 　　　　　　　　　　　　 B、9.80 　　　　　　　　　　　　　 C、4.90

图线未过原点O的原因是　　　　　　　　　　　　　　　　　　　　　　　　 。

10. 如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。在电磁场区域中，有一个竖直放置的光滑绝缘圆环上，环上套有一个带正电的小球.O点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c点为最低点，Ob沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列判断正确的是

　　　　 A、当小球运动的弧长为圆周长的1/4时，洛仑兹力最大

　　　　 B、当小球运动的弧长为圆周长的1/2时，洛仑兹力最大

　　　　 C、小球从a点到b点，重力势能减小，电势能增大

　　　　 D、小球从b点运动到c点，电势能增大，动能先增大后减小

第II卷(非选择题，共60分)

9. 交流发电机转子有n匝线圈，每匝线圈所围面积为s，匀速转动的角速度为，线圈内电阻为r，外电路电阻为R。匀强磁场的磁感应强度为B。当线圈由图中位置匀速转动

90°过程中，下列说法正确的是

　　　　 A、通过R的电荷量q为　　

　　　　 B、通过R的电荷量q为

　　　　 C、外力做的功W为　

　　　　 D、外力做的功W为

8. 矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示，若规定顺时针方向为感应电流I的正方向，下列各图中正确的是

7. 如图所示，当R₁的触头向右移动时，电压表V₁和电压表V₂的示数的变化量分别为 和(均取绝对值)；则和的大小关系为

　　　　 A、>

　　　　 B、=

　　　　 C、<

　　　　 D、条件不足，无法确定和的大小关系

6. 如图所示，在两电荷+Q₁和-Q₂连线的延长线上有a、b、c

三点，测得b点的场强为零。现将一个检验电荷+q从a点

沿此直线经过b点移到c点，在此过程中检验电荷+q的电势能变化情况为

A、不断增加　

　 B、先增加后减少

　　　　 C、不断减少　

　　　　 D、先减少后增加

5. 如图所示，质量为m,带正电的滑块，沿绝缘斜面匀速下滑，当滑至竖直向下的匀强电场区时，滑块的运动状态为

　　　　 A、继续匀速下滑

　　　　 B、将加速下滑

　　　　 C、将减速下滑

　　　　 D、上述三种情况都有可能发生

4. 如图所示，高为h的光滑绝缘曲面处于匀强电场中，匀强电场

的方向平行于竖直平面，一带电荷量为+q，质量为m的小球，

以初速度为从曲面底端的A点开始沿曲面表面上滑，到达曲

面顶端B点的速度大小仍为，则

A、电场力对小球做功为

　　　　 B、A、B两点的电势差为

　　　　 C、小球在B点的电势能大于在A点的电势能

　　　　 D、电场强度的最小值为

3. 以速递水平抛出一小球，如果从抛出的某时刻小球的竖直分位移与水平分位移大小相等，以下判断正确的是

　　　　 A、此时小球的竖直分速度大小等于水平分速度大小

　　　　 B、此时小球的速度大小为

　　　　 C、此时小球速度的方向与位移的方向相同

　　　　 D、小球运动的时间为

2. 如图所示，在光滑的水平地面上，有两个质量相等的物体，中间用劲度系数为k的轻质弹簧相连，在外力作用下运动，已知,当运动达到稳定时，弹簧的伸长量为

A、　　

　 B、

　　　　 C、　

　　　　 D、
