17．加速度计是测定物体加速度的仪器，在现代科技中，它已成为导弹、飞机、潜艇或宇宙飞船制导系统的信息源，如图所示为应变式加速度计，当系统加速时，加速度计中的敏感元件也处于加速状态，敏感元件由弹簧连接并架在光滑支架上，支架与待测系统固定在一起，敏感元件下端滑动臂可在滑动变阻器R上自由滑动，静止时位于滑动变阻器中央,当系统加速时，敏感元件发生位移，并转化成电信号输出。已知敏感元件的质量为m，两侧弹簧的劲度系数为k，电源电动势为E，内阻不计，滑动变阻器的总阻值为R，有效长度为L，静态时输出电压为U₀，问如何用输出信号的电压U来表示待测系统的加速度。测量范围是多少？

16.如图示，电流表读数为0.75A，电压表读数为2V，R₃= 4Ω ，经过一段时间后某一电阻烧断，电流表读数变为0.8A，电压表读数变为3.2V，设电表对电路的影响不计，试问：

(1)烧断的是哪一个电阻？

(2)电源的电动势和内阻分别是多少？

15、如图所示，电源电动势E=9V，内电阻r=0.5Ω，电阻R₁=5.0Ω、R₂=3.5Ω、R₃=6.0Ω、R₄=3.0Ω，电容C=2.0 μF。

求：当电键K由a与接触到与b接触通过R₃的电量是多少？

14、实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10^-8Ωm。课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度。

他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等。

　　 (1)他们使用多用电表粗测金属丝的电阻，操作工程分以下三个步骤：(请填写第②步操作)

①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×1”；

②____________________________________________________；

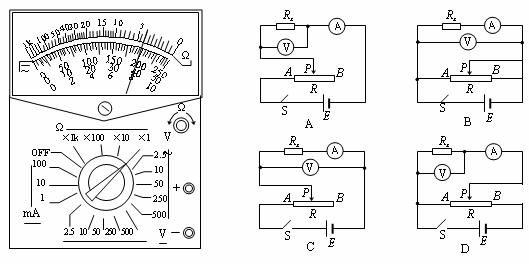

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如左下图所示。

(2)多用电表示数为　　　　　　 ，为了减少实验误差，并在实验中获得较大的电压调节范围，应从右下图的A、B、C、D四个电路中选择____　　　 电路来测量金属丝电阻；

(3)他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为_________mm；

(4)根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为________m。(结果保留两位有效数字)

13、在用电流表和电压表测定电池的电动势和内阻的实验中：右上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=_______ V，内电阻r=_______Ω。

12．关于电源的说法，正确的是(　 )

A．电源向外提供的电能越多，表明电动势越大

B．电动势表示电源将单位正电荷从负极移到正极时，非静电力做的功

C．在电源内部从正极到负极电势逐渐提高

D．在电源外部从正极到负极电势逐渐提高

11、如图所示，R₁=20ΩR₂=10ΩR₃=5ΩR₄=10Ω电源电动势为36V，内阻为2Ω则关于AB两点间电势的高低正确的是(　 )

A. A比B 高10V

B. A比B低10V

C. A比B 高5V

D. A比B 低5V

10、一灯泡上标有“220V、40W”的字样，在常温下测量其阻值，下列最有可能的是(　 )

A1212　　　　　　　　　　 B150

C1220　　　　　　　　　　 D无法确定

8．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R₀，变阻器的全阻值为R，关于各部分的功率，有关说法正确的是：(　　 )

A、当R=R₀+r，R上消耗的功率达到最大值；

B、当R=R₀+r，R₀上消耗的功率达到最大值；

C、当R+R₀=r，电源的输出功率达到最大值；

D、当R₀=R+r，R₀上消耗的功率达到最大值。

9一电流表的满偏电流I_g=1mA，内阻为200Ω。要把它改装成一个量程为0.5A的电流表，则应在电流表上(　　 )

A．并联一个200Ω的电阻　　 B．并联一个0.4Ω的电阻

C．串联一个0.4Ω的电阻　　　 D．串联一个200Ω的电阻

7、有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向转动速度为υ，在△t时间内，通过导体横截面的自由电子数目可表示为：(　　 )

A．nυS△t　　　 B．nυ△t　　 C．I△t/e　　 D．I△t/(Se)
