例3. 如图3所示，细绳绕过两个定滑轮A和B，在两端各挂一个重为P的物体，现在A、B的中点C处挂一个重为Q的小球，Q<2P，求小球可能下降的最大距离h。已知AB的长为2L，不计滑轮和绳之间的摩擦力及绳的质量。

图3

解析：选小球Q和两重物P构成的整体为研究对象，该整体的速率从零开始逐渐增为最大，紧接着从最大又逐渐减小为零(此时小球下降的距离最大为h)，如图4在整个过程中，只有重力做功机械能守恒。

图4

因重为Q的小球可能下降的最大距离为h，所以重为P的两物体分别上升的最大距离均为。

考虑到整体初、末位置的速率均为零，故根据机械能守恒定律知，重为Q的小球重力势能的减少量等于重为P的两个物体重力势能的增加量，即。

从而解得

[模型要点]

“滑轮”模型的特点为滑轮两侧的受力大小相等，在处理功能问题时若力发生变化，通常优先考虑能量守恒规律，也可采用转化法求解。

[误区点拨]

注意“死杆”和“活杆”问题。

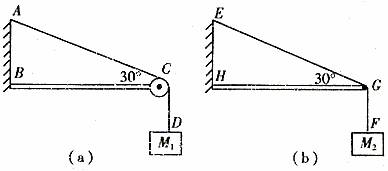

如：如图(a)轻绳AD跨过固定在水平横梁BC右端的定滑轮挂住一个质量为M₁的物体。∠ACB=30°；图(b)中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量为M₂的物体，求细绳AC段的张力F_TAC与细绳EG的张力F_TEG之比？

图5

解析：图(a)中绳AC段的拉力F_TAC＝M₁g

图(b)中由于F_TEGsin30°=M₂g，解得：

[模型演练]

1. 在图6所示的装置中，绳子与滑轮的质量不计，摩擦不计，悬点a与b之间的距离远大于两轮的直径，两个物体的质量分别为m₁和m₂，若装置处于静止状态，则下列说法错误的是(　　 )

A. 可以大于

B. 必定大于

C. 必定等于

D. 与必定相等

答案：C

图6

例2. 如图2所示在车厢中有一条光滑的带子(质量不计)，带子中放上一个圆柱体，车子静止时带子两边的夹角∠ACB=90°，若车厢以加速度a=7.5m/s²向左作匀加速运动，则带子的两边与车厢顶面夹角分别为多少？

图2

解析：设车静止时AC长为，当小车以向左作匀加速运动时，由于AC、BC之间的类似于“滑轮”，故受到的拉力相等，设为F_T，圆柱体所受到的合力为ma，在向左作匀加速，运动中AC长为，BC长为

由几何关系得

由牛顿运动定律建立方程：

代入数据求得

说明：本题受力分析并不难，但是用数学工具解决物理问题的能力要求较高。

例1.如图1所示，将一根不可伸长、柔软的轻绳左、右两端分别系于A、B两点上，一物体用动滑轮悬挂在轻绳上，达到平衡时，两段绳子间的夹角为，绳子张力为；将绳子右端移到C点，待系统达到平衡时，两段绳子间的夹角为，绳子张力为；将绳子右端再由C点移到D点，待系统达到平衡时，两段绳子间的夹角为，绳子张力为，不计摩擦，并且BC为竖直线，则(　　 )
