3．B地的纬度为( )
A．H B．90°－H+Y C．H－Y D．H+Y
4．B地的正午太阳高度角是( )
A．H+Y B．2H+Y C．90°－2H－Y D．2H－Y
读某地区的经纬网和等高线图回答5-6题。
。求：

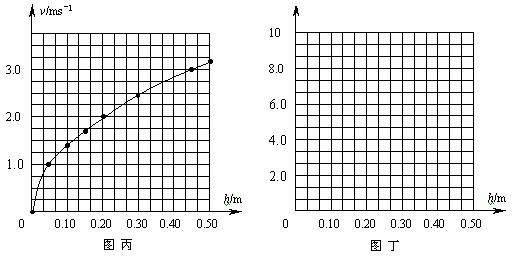

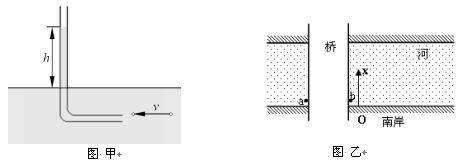

(1)小球在A点时的速度；19．(10分)某研究性学习小组发现河水在缓慢流动时有一个规律，河中央流速最大，岸边速度几乎为零。为了研究河水流速与从岸边到中央距离的关系，小明同学设计了这样的测量仪器：如图甲所示，两端开口的“L”型玻璃管的水平部分置于待测的水流中，竖直部分露出水面，且露出水面部分的玻璃管足够长。当水流以速度 v 正对“L”型玻璃管的水平部分开口端匀速流动时，管内外液面的高度差为 h，且h 随水流速度的增大而增大。为了进一步研究水流速度v 与管内外水面高度差h的关系，该组同学进行了定量研究，得到了如下的实验数据，并根据实验数据得到了v － h 图像，如图丙所示。
|
v(m/s) |
0 |
1.00 |
1.41 |
1.73 |
2.00 |
2.45 |
3.00 |
3.16 |
|
h(m) |
0 |
0.05 |
0.10 |
0.15 |
0.20 |
0.30 |
0.45 |
0.50 |
(1) 根据上表的数据和图丙中图像的形状，可猜想v和h之间的关系为_______________；为验证猜想，请在图丁中确定纵轴所表示的物理量，并另作 图像，若该图像的形状为 ，说明猜想正确。
(2) 现利用上述测速器，由河流南岸开始，每隔1米测一次流速，得到数据如下表所示：
|
测试点距岸距离 x/m |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
|
管内外高度差 h/cm |
0 |
0.8 |
3.2 |
7.2 |
12.8 |
20.0 |
28.8 |
|
相应的水流速度 v/ms－1 |
|
|
|
|
|
|
|
根据v和h之间的关系完成上表的最后一行，对比上表中的数据，可以看出河中水流速度v与从南岸到河流中央距离x的关系为： 。
20．一列在x轴上传播的横波，某时刻的波形图像如图中的I所示，经t=0.2s后，波形图像中如图II所示。求这列波的可能波速。
21．如图所示，水平放置的汽缸内壁光滑，活塞厚度不计，在A、B两处设有限制装置，使活塞只能在A、B之间运动，B左面汽缸的容积为V0，A、B之间的容积为0.1V0。开始时活塞在B处，缸内气体的压强为0.9p0(p0为大气压强)，温度为297K，现缓慢加热汽缸内气体，直到399.3K。求：
(1)活塞刚离开B处时的温度TB；
(2)缸内气体最后的压强p；
(3)在右图中画出整个过程的p-V图线。
16．(5分)某实验小组通过实验来验证气
D．压强的倒数1/P
10．如图所示，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上。现用水平力F拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动。则在这
11．甲乙两辆汽车在平直的公路上沿同一方向作直线运动，t=0时刻同时经过公路旁的同一个路标。在描述两车运动的v-t图中(如图)，直线a、b分别描述了甲乙两车在0-20s的运动情况。关于两车之间的位
12．如图，一辆有动力驱动的小车上有一水平放置的弹簧，其左端固定在小车上，右端与一小球相连，设在某一段时间内小球与小车相对静止且弹簧处于压缩状态，若忽略小球与小车间的摩擦力，则在此段时间内小车可能是 ( )
13．如图所示，一根不可伸长的轻绳两端各系一个小球，跨在两根固定在同一高度的光滑水平细杆上，质量为3m的a球置于地面上，质量为m的b球从水平位置静止释放，当a球刚好对地面压力为零时，b球摆过的角度为
，下
