电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示。磁场方向垂直于圆面。磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点而打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？

蹦床是运动员在一张绷紧的弹性网上蹦跳、翻滚并做各种空中动作的运动项目。一个质量为60kg的运动员，从离水平网面3.2m高处自由下落，着网后沿竖直方向蹦回到离水平网面5.0m高处。已知运动员与网接触的时间为1.2s。若把在这段时间内网对运动员的作用力当作恒力处理，求此力的大小。（g＝10m/s²）

下图是测量带电粒子质量的仪器工作原理示意图。设法是某有机化合物的气态分子导入图中所示的容器A中，使它受到电子束轰击，失去一个电子变成正一价的分子离子。分子离子从狭缝s₁以很小的速度进入电压为U的加速电场区（初速不计），加速后，再通过狭缝s₂、s₃射入磁感强度为B的匀强磁场，方向垂直于磁场区的界面PQ。最后，分子离子打到感光片上，形成垂直于纸面而且平行于狭缝s₃的细线。若测得细线到狭缝s₃的距离为d

（1）导出分子离子的质量m的表达式。

（2）根据分子离子的质量数M可用推测有机化合物的结构简式。若某种含C、H和卤素的化合物的M为48，写出其结构简式。

（3）现有某种含C、H和卤素的化合物，测得两个M值，分别为64和66。试说明原因，并写出它们的结构简式。

在推测有机化合物的结构时，可能用到的含量较多的同位素的质量数如下表：

元素

H

C

F

Cl

Br

含量较多的同

位素的质量数

1

12

19

35，37

79，81

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

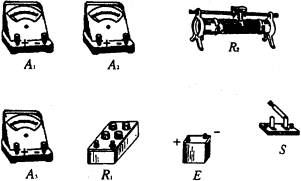

实验室中现有器材如实物图1所示，有：

电池E，电动势约10V，内阻约1Ω；电流表A₁，量程10A，内阻r₁约为0.2Ω；电流表A₂，量程300mA，内阻r₂约为5Ω；电流表A₃，量程250mA，内阻r₃约为5Ω；电阻箱R₁，最大阻值999.9Ω，阻值最小改变量为0.1Ω；滑线变阻器R₂，最大阻值100Ω；开关S；导线若干。

要求用图2所示的电路测定图中电流表A的内阻。

图1　　　　　　　　　　　　　　　　　　图2

（1）在所给的三个电流表中，哪几个可用此电路精确测出其内阻？

（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。

（3）你要读出的物理量是_________________。

用这些物理量表示待测内阻的计算公式是_______。

为了安全，在公路上行驶的汽车之间应保持必要的距离．已知某高速公路的最高限速v＝120km／h．假设前方车辆突然停止，后车司机从发现这一情况，经操纵刹车，到汽车开始减速所经历的时间（即反应时间）t＝0.50s．刹车时汽车受到阻力的大小f为汽车重力的0.40倍．该高速公路上汽车间的距离s至少应为多少？取重力加速度g=10m／s²．

试在下述简化情况下由牛顿定律导出动量守恒定律的表达式：系统是两个质点，相互作用力是恒力，不受其他力，沿直线运动．要求说明推导过程中每步的根据，以及式中各符号和最后结果中各项的意义．

某电压表的内阻在20千欧～50千欧之间，现要测量其内阻，实验室提供下列可选用的器材: 　
待测电压表V（量程3V）　
电流表A₁（量程200μA ）　
电流表A₂（量程5mA）　
电流表A₃（量程0.6A）　
滑动变阻器R（最大阻值1KΩ）　
电源ε（电动势4V）　
电键K。　　　　　　　　　　　

（1）所提供的电流表中，应选用_______________________（填写字母代号）。
（2）为了尽量减小误差，要求测多组数据。试在方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）

在折射率为n、厚度为d的玻璃平板上方的空气中有一点光源S，从S发出的光线SA以角度θ入射到玻璃板上表面，经过玻璃板后从下表面射出，如右图所示。若沿此光线传播的光从光源到玻璃板上表面的传播时间与在玻璃板中的传播时间相等，点光源S到玻璃上表面的垂直距离l应是多少?

右图中abcd为一边长为l、具有质量的刚性导线框，位于水平面内，bc边中串接有电阻R，导线的电阻不计。虚线表示一匀强磁场区域的边界，它与线框的ab边平行。磁场区域的宽度为2l，磁感应强度为B，方向竖直向下。线框在一垂直于ab边的水平恒定拉力作用下，沿光滑水平面运动，直到通过磁场区域。已知ab边刚进入磁场时，线框便变为匀速运动，此时通过电阻R的电流的大小为i₀，试在右图的i－x坐标上定性画出:从导线框刚进入磁场到完全离开磁场的过程中，流过电阻R的电流i的大小随ab边的位置坐标x变化的曲线。

在用伏安法测电阻的实验中，所用电压表的内阻约为20千欧，电流表的内阻约为10欧，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上(如右图所示)。

(1)根据各点表示的数据描出I－U图线，由此求得该电阻的阻值Rx＝____ 欧(保留两位有

效数字)。
(2)画出此实验的电路原理图。
