Question

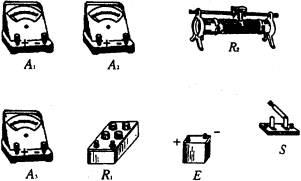

实验室中现有器材如实物图1所示，有：

电池E，电动势约10V，内阻约1Ω；电流表A₁，量程10A，内阻r₁约为0.2Ω；电流表A₂，量程300mA，内阻r₂约为5Ω；电流表A₃，量程250mA，内阻r₃约为5Ω；电阻箱R₁，最大阻值999.9Ω，阻值最小改变量为0.1Ω；滑线变阻器R₂，最大阻值100Ω；开关S；导线若干。

要求用图2所示的电路测定图中电流表A的内阻。



图1　　　　　　　　　　　　　　　　　　 图2

（1）在所给的三个电流表中，哪几个可用此电路精确测出其内阻？

（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。

（3）你要读出的物理量是_________________。

  用这些物理量表示待测内阻的计算公式是_______。



Answer 1

答案：
解析：

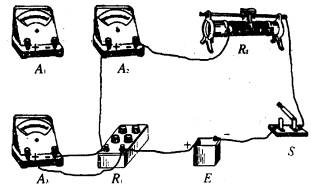

（1）A2、A3（2）若测r3，实物图如图： （3）A2、A3两电流表的读数I2、I3和电阻箱R1的阻值R1 。

提示：
