如图所示，真空中M、N 处放置两等量异号电荷，a、b、c 表示电场中的3条等势线，d 点和 e 点位于等势线a 上，f 点位于等势线 c 上，d f 平行于 M N．已知：一带正电的试探电荷从 d 点移动到 f 点时，试探电荷的电势能增加，则以下判断正确的是（）

A．M点处放置的是正电荷
B．d 点的电势高于f 点的电势
C．d 点的场强与f 点的场强完全相同
D．将带正电的试探电荷沿直线由d 点移动到 e 点，电场力先做正功、后做负功

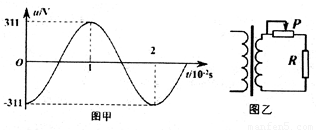

一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是（）

A．P向右移动时，副线圈两端电压的最大值将增大
B．P向右移动时，变压器的输出功率增加
C．该交流电的电压瞬时值的表达式为u=31lsin（50πt）V
D．副线圈输出电压的有效值为31．lV

在2010年青海玉树抗震救灾中，我国自主研制的“北斗一号”卫星导航系统，在抗震救灾中发挥了巨大作用．北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能．“北斗”系统中两颗工作卫星均绕地球做匀速圆周运动，轨道半径为r．某时刻两颗工作卫星分别位于同一轨道上的A、B两位置（如图所示）．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，则下列说法正确的是（）

A．这两颗卫星的加速度大小均为g
B．卫星甲向后喷气就一定能追上卫星乙
C．卫星甲由位置A运动到位置B的过程中万有引力做功为零
D．因为不知道地球的质量，所以无法求出卫星甲由位置A运动到位置B的时间

如图所示，固定放置在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上的磁感应强度大小为B的匀强磁场中．一质量为m（质量分布均匀）的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ．现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离l时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）．设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g．则此过程（）
A．杆的速度最大值为

B．流过电阻R的电荷量为

C．恒力F做的功与摩擦力做的功之和等于杆动能的变化量
D．恒力F做的功与安培力做的功之和大于杆动能的变化量

有一静电场，其电势随x坐标的改变而改变，变化的图线如图所示．若将一带负电粒子（重力不计）从坐标原点O由静止释放，电场中P、Q两点的坐标分别为1mm、4mm．则下列说法正确的是（）

A．粒子将沿x轴正方向一直向前运动
B．粒子在P点与Q点加速度大小相等、方向相反
C．粒子经过P点与Q点时，动能相等
D．粒子经过P点与Q点时，电场力做功的功率相等

如图所示，在光滑的水平面上有一个质量为M的木板B处于静止状态，现有一个质量为m的木块A在B的左端以初速度V开始向右滑动，已知M＞m，用①和②分别表示木块A和木板B的图象，在木块A从B的左端滑到右端的过程中，下面关于速度v随时间t、动能E_K随位移S的变化图象，其中可能正确的是（）

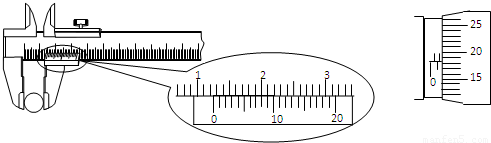

某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度．读出图中的示数．金属圆片的直径测量值为______mm．厚度测量值为______mm．

某物理兴趣小组要精确测量一只电流表G（量程为1mA、内阻约为100Ω）的内阻．实验室中可供选择的器材有：
电流表A₁：量程为3mA内阻约为200Ω；
电流表A₂：量程为0.6A，内阻约为0.1Ω；
定值电阻R₁：阻值为10Ω；
定值电阻R₂：阻值为60Ω；
滑动变阻器R₃：最大电阻20Ω，额定电流1.5A；
直流电源：电动势1.5V，内阻0.5Ω；
开关，导线若干．
（1）为了精确测量电流表G的内阻，你认为该小组同学应选择的电流表为    、定值电阻为    ．（填写器材的符号）
（2）在方框中画出你设计的实验电路图
（3）按照你设计的电路进行实验，测得电流表A的示数为I₁，电流表G的示数为I₂，则电流表G的内阻的表达式为r_g=    ．
（4）请列出你所知道的测量电阻的方法：    ．（至少写出两种）

如图所示，一质量为m=1kg的小物块轻轻放在水平匀速运动的传送带上的A点，随传送带运动到B点，小物块从C点沿圆弧切线进入竖直光滑的半圆轨道恰能做圆周运动．已知圆弧半径R=0.9m，轨道最低点为D，D点距水平面的高度h=0.8m．小物块离开D点后恰好垂直碰击放在水平面上E点的固定倾斜挡板．已知物块与传送带间的动摩擦因数μ=0.3，传送带以5m/s恒定速率顺时针转动（g取10m/s²），试求：
（1）传送带AB两端的距离；
（2）小物块经过D点时对轨道的压力的大小；
（3）倾斜挡板与水平面间的夹角θ的正切值．

如图，直线MN上方有平行于纸面且与MN成45°的有界匀强电场，电场强度大小未知；MN下方为方向垂直于纸面向里的有界匀强磁场，磁感应强度大小为B．今从MN上的O点向磁场中射入一个速度大小为v、方向与MN成45°角的带正电粒子，该粒子在磁场中运动时的轨道半径为R．该粒子从O点出发记为第一次经过直线MN，第五次经过直线MN时恰好又通过O点．不计粒子的重力．
（1）画出粒子在磁场和电场中运动轨迹的草图；
（2）求出电场强度E的大小；
（3）求该粒子再次从O点进入磁场后，运动轨道的半径r；
（4）求该粒子从O点出发到再次回到O点所需的时间t．
