2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈?海姆和康斯坦丁?诺沃肖洛夫，以表彰他们对石墨烯的研究．他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的．我们平常所用的铅笔芯中就含有石墨，能导电．某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过铅笔芯的电流和其两端的电压）：
实验室提供如下器材：
A．电流表A1（量程0.6A，内阻约为1.0Ω）
B．电流表A2（量程3A，内阻约为0.1Ω）
C．电压表V1（量程3V，内阻3kΩ）
D．电压表V2（量程15V，内阻15kΩ）
E．滑动变阻器R1（阻值0～10Ω，额定电流2A）
F．滑动变阻器R2（阻值0～2kΩ，额定电流0.5A）
（1）除长约14cm的中华绘图2B铅笔芯、稳压直流电源E（6V）、开关和带夹子的导线若干外，还需选用的其它器材有______（填选项前字母）；

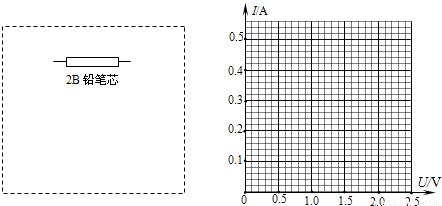

（2）在虚线方框中画出实验电路图；
（3）根据表格中数据在坐标纸上画出铅笔芯的I-U图线．
0 67855 67863 67869 67873 67879 67881 67885 67891 67893 67899 67905 67909 67911 67915 67921 67923 67929 67933 67935 67939 67941 67945 67947 67949 67950 67951 67953 67954 67955 67957 67959 67963 67965 67969 67971 67975 67981 67983 67989 67993 67995 67999 68005 68011 68013 68019 68023 68025 68031 68035 68041 68049 176998
| U/V | 0.00 | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 |
| I/A | 0.00 | 0.10 | 0.18 | 0.28 | 0.38 | 0.48 |
A．电流表A1（量程0.6A，内阻约为1.0Ω）
B．电流表A2（量程3A，内阻约为0.1Ω）
C．电压表V1（量程3V，内阻3kΩ）
D．电压表V2（量程15V，内阻15kΩ）
E．滑动变阻器R1（阻值0～10Ω，额定电流2A）
F．滑动变阻器R2（阻值0～2kΩ，额定电流0.5A）
（1）除长约14cm的中华绘图2B铅笔芯、稳压直流电源E（6V）、开关和带夹子的导线若干外，还需选用的其它器材有______（填选项前字母）；
（2）在虚线方框中画出实验电路图；
（3）根据表格中数据在坐标纸上画出铅笔芯的I-U图线．
（1）如图所示，小车与木箱紧挨着静放在光滑的水平冰面上，现有一男孩站在小车上用力向右迅速推出木箱，关于上述过程，下列说法中正确的是______
核，已知
核的质量为1.99502×10-26kg，α粒子的质量为6.64672×10-27kg，真空中的光速c=3×108m/s，计算这个反应中所释放的核能（结果保留一位有效数字）．
如图所示，在矩形ABCD内对角线BD以上的区域存在有平行于AD向下的匀强电场，对角线BD以下的区域存在有垂直于纸面的匀强磁场（图中未标出），矩形AD边长L，AB边长为
L．一个质量为m、电荷+q的带电粒子（不计重力）以初速度v从A点沿AB方向进入电场，在对角线BD的中点P处进入磁场，并从DC边上的Q点垂直于DC离开磁场，试求：
如图所示，在双人花样滑冰运动中，有时会看到被男运动员拉着的女运动员离开地面在空中做圆锥摆运动的精彩场面，目测体重为G的女运动员做圆锥摆运动时和水平冰面的夹角约为30°，重力加速度为g，估算该女运动员（ ）
G
g
