如图所示，在正四棱柱abcd-a′b′c′d′的中心线OO′上有一根通有恒定电流的无限长直导线，比较各点的磁场（）

A．棱cc′上的各点磁感应强度方向相同
B．棱ad上的各点磁感应强度大小相等
C．棱aa′上的各点磁感应强度大小相等
D．棱ab上的各点磁感应强度方向相同

用如图甲所示的装置做“测定重力加速度”实验．已知打点计时器的打点周期为T．
①完成下面部分实验步骤的相关内容：
A．按图示的装置安装器件．
B．将打点计时器接到______（填“直流”或“交流”）电源上．
C．先______，再______，让重锤拖着纸带从高处自由下落．
D．…
②图是实验打出的纸带，O是速度为零的点，A、B、C是从合适位置选取的三个连续点（其他点未画出），用______量得d₁、d₂、d₃．则重力加速度g=______，测得的重力加速度g比真实值相偏小，其原因是______．

在测定镍铜合金丝电阻率的实验中，待测镍铜合金丝长L约0.8m，直径d小于1mm，电阻在5Ω左右．

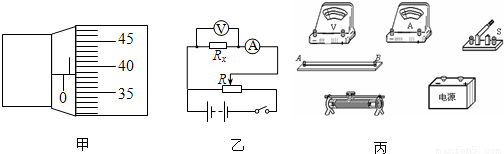

①用螺旋测微器测量镍铜合金丝的直径，读数如图甲所示，其直径为______mm．
②某同学采用如图乙所示的电路测量镍铜合金丝的电阻，在丙图的实物中连接实物图．
③用伏安法测量镍铜合金丝的电阻，电压表的读数为U，电流表读数为I，根据测量值，得到镍铜合金丝电阻率的表达式为ρ=______（用题中的符号表达）．
④由于所用电压表不是理想电压表，所以测得的电阻率比实际值偏______（填“大”或“小”）．

如图所示，相距为d、板间电压为U的平行金属板M、N间有垂直纸面向里、磁感应强度为B的匀强磁场；在pOy区域内有垂直纸面向外、磁感应强度为B的匀强磁场；pOx区域为无场区．一正离子（不计重力）沿平行于金属板、垂直磁场射入两板间并做匀速直线运动，从H（0，a）点垂直y轴进入第Ⅰ象限，经Op上某点离开磁场，最后垂直x轴离开第Ⅰ象限．求：
（1）离子在平行金属板间的运动速度；
（2）离子的荷质比

；
（3）离子在第Ⅰ象限的磁场区域和无场区域内运动的时间之比．

如图，相距L的光滑金属导轨，半径为R的

圆弧部分竖直放置、直的部分固定于水平地面，MNQP范围内有方向竖直向下、磁感应强度为B的匀强磁场．金属棒ab和cd垂直导轨且接触良好，cd静止在磁场中，ab从圆弧导轨的顶端由静止释放，进入磁场后与cd没有接触．已知ab的质量为m、电阻为r，cd的质量为3m、电阻为r．金属导轨电阻不计，重力加速度为g．
（1）求：ab到达圆弧底端时对轨道的压力大小；
（2）在图中标出ab刚进入磁场时cd棒中的电流方向；
（3）若cd离开磁场时的速度是此刻ab速度的一半，求：cd离开磁场瞬间，ab受到的安培力大小．

物理学是建立在实验基础上的一门学科，很多定律是可以通过实验进行验证的，下列定律中不可以通过实验直接得以验证的是（）
A．牛顿第一定律
B．牛顿第二定律
C．牛顿第三定律
D．动量守恒定律

如图所示，螺旋形光滑轨道竖直放置，P、Q为对应的轨道最高点，一个小球以一定速度沿轨道切线方向进入轨道，且能过轨道最高点P，则下列说法中正确的是（）

A．轨道对小球不做功，小球通过P点的角速度小于通过Q点的角速度
B．轨道对小球做正功，小球通过P点的线速度大于通过Q点的线速度
C．小球通过P点时的向心加速度大于通过Q点时的向心加速度
D．小球通过P点时对轨道的压力大于通过Q点时对轨道的压力

如图所示，有一弯管ab，其中心线是半径为R的一段圆弧，弧的圆心处有一个点电荷Q，有一束带负电的粒子流从a端的中点射入，恰能沿中心线通过弯管的粒子应为（）

A．质量和速度均相同的粒子
B．电量和质量均相同的粒子
C．电量和动能均相同的粒子
D．电量和速度均相同的粒子

如图所示，在圆轨道上运行的国际空间站里，一宇航员A静止（相对空间舱）“站”于舱内朝向地球一侧的“地面”B上，下列说法正确的是（）

A．宇航员A不受地球引力的作用
B．该空间站的运行速度大于地球的第一宇宙速度
C．宇航员A所受地球引力与他在地面上所受重力大小相等
D．该轨道上的另一颗卫星的向心加速度与空间站的向心加速度大小相等

以恒定的功率P行驶的汽车以初速度v冲上倾角一定的斜坡，设受到的阻力（不包括汽车所受重力的沿斜面向下的分力）恒定不变，则汽车上坡过程中的v-t图象可能是图1中的哪一个（）
A．
