如图,竖直环A半径为r，固定在木板B上，木板B放在水平地面上，B的左右两侧各有一档板固定在地上，B不能左右运动，在环的最低点静放有一小球C，A．B．C的质量均为m。给小球一水平向右的瞬时速度V，小球会在环内侧做圆周运动，为保证小球能通过环的最高点，且不会使环在竖直方向上跳起，（不计小球与环的摩擦阻力），瞬时速度必须满足

A．最小值 B．最大值

C．最小值 D．最大值

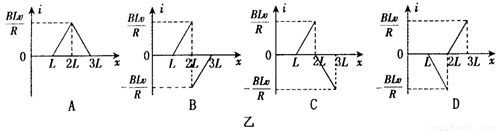

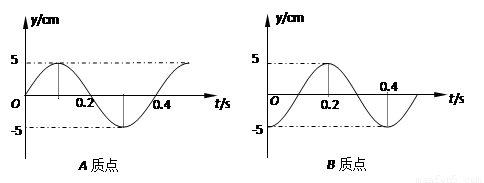

如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B。一边长为L总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则图乙中表示线框中电流i随bC边的位置坐标x变化的图象正确的是

（4分）如图所示，游标卡尺的读数为 cm，螺旋测微器的读数为 mm．

（11分）实验桌上有下列实验仪器：

A．待测电源（电动势约3V，内阻约7Ω）；

B．直流电流表（量程0～0.6～3A，0.6A档的内阻约0.5Ω，3A档的内阻约0.1Ω；）

C．直流电压表（量程0～3～15V，3V档内阻约5kΩ，15V档内阻约25kΩ）；

D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）；

E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）；

F．开关、导线若干；

G．小灯泡“4V、0.4A”。

请你解答下列问题：

①利用给出的器材测量电源的电动势和内阻，要求测量有尽可能高的精度且便于调节，应选择的滑动变阻器是（填代号）。

②请将图甲中实物连接成实验电路图；

③某同学根据测得的数据，作出U—I图象如图乙中图线a所示，由此可知电源的电动势E =_______V，内阻r =_________Ω；

④若要利用给出的器材通过实验描绘出小灯泡的伏

安特性曲线，要求测量多组实验数据，请你在答卷虚线框

内画出实验原理电路图；

⑤将④步中得到的数据在同一U—I坐标系内描点作图，得到如图乙所示的图线b ，如果将此小灯泡与上述电源组成闭合回路，此时小灯泡的实际功率为_________W。

(14分)如图所示，在游乐场的滑冰道上有甲、乙两位同学坐在冰车上进行游戏。当甲同学从倾角为θ=30⁰的光滑斜面冰道顶端A自静止开始自由下滑时，与此同时在斜面底部B处的乙同学通过冰钎作用于冰面从静止开始沿光滑的水平冰道向右做匀加速运动。设甲同学在整个运动过程中无机械能变化，两人在运动过程中可视为质点，则

(1)为避免两人发生碰撞，乙同学运动的加速度至少为多大?

(2)若斜面冰道AB的高度为5m,乙同学的质量为60kg。则乙同学在躲避甲同学的过程中最少做了多少功？

（18分）如图所示K与虚线MN之间是加速电场。虚线MN与PQ之间是匀强电场，虚线PQ与荧光屏之间是匀强磁场，且MN、PQ与荧光屏三者互相平行。电场和磁场的方向如图所示。图中A点与O点的连线垂直于荧光屏。一带正电的粒子由静止被加速从A点离开加速电场，速度方向垂直于偏转电场方向射入偏转电场，在离开偏转电场后进入匀强磁场，最后恰好垂直地打在图中的荧光屏上。已知电场和

磁场区域在竖直方向足够长，加速电场电压与偏转电场的场强关系为U=Ed/2，式中的d是偏转电场的宽度且为已知量，磁场的磁感应强度B与偏转电场的电场强度E和带电粒子离开加速电场的速度v₀关系符合表达式v₀=E/B，如图所示，试求：
