将一个电动传感器接在计算机上，就可以测量快速变化的力，用这种方法测得的某单摆摆动时悬线上拉力的大小随时间变化的曲线如图所示。某同学由此图线提供的信息做出了下列判断（      ）

A．t=0.2s 时摆球正经过最低点

B．t=1.1s 时摆球正经过最低点

C．摆球摆动过程中机械能守恒

D．摆球摆动的周期是T=1.2s。

两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一边在同一水平面内，另一边垂直于水平面。质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R。整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下以速度v₁沿导轨匀速运动时，cd杆也正好以速度v₂向下匀速运动。重力加速度为g。以下说法正确的是（    ）

A．ab杆所受拉力F的大小为

B．cd杆所受摩擦力为零

C．回路中的电流强度为

D．μ与v₁大小的关系为

在研究电磁感应现象的实验中所用的器材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。

（1） 试按实验的要求在实物图上连线（图中已连好一根导线）。

（2） 若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将__________（填“左偏”、“右偏”、“不偏”）。zxxk

某同学在做“利用单摆测重力加速度”实验中，先测得摆线长为97.50cm；用10分度的游标卡尺测得小球直径的读数如图所示，然后用秒表记录了单摆振动50次所用的时间

（1）该单摆的摆长为　　　　cm。

（2）如果该同学测得的g值偏大，可能的原因是(　  　)

A．记录摆长时误将摆球的直径作为半径

B．开始计时时，秒表过迟按下

C．摆线上端牢固地系于悬点，摆动中出现松动，使摆线长度增加了

D．实验中误将29次全振动数为30次

（3）为了提高实验精度，在实验中可改变几次摆长l，测出相应的周期T，从而得出一组对应的l与T的数值，再以l为横坐标，T²为纵坐标，将所得数据连成直线如图所示，则测得的重力加速度g＝　　　m/s²。

已知一列沿x轴正向传播的简谐横波t=0时刻波形图如图所示，且波刚好传到A点，振幅为5m。再经过1.1s时，x=1m处的P质点第3次出现波峰，求：

（1）波速v=？

（2）从t=0至t=1.2s，质点P运动的路程L是多少？t=1.2s时，质点P的位移y是多少？

（3）由图示时刻起，x=6m处的Q点再经过多长时间第一次出现波峰？

如图所示，某小型水电站发电机的输出功率为10kW，输出电压为400V，向距离较远的用户供电，为了减少电能损失，使用2kV高压输电，最后用户得到220V、9.5kW的电力，求：

（1）水电站升压变压器原、副线圈匝数比

（2）输电线路导线电阻R。

（3）用户降压变压器原、副线圈匝数比。

如图所示，倾角=30°、宽度L=1m的足够长的U形平行光滑金属导轨固定在磁感应强度B=1T、范围充分大的匀强磁场中，磁场方向垂直导轨平面斜向上.现用一平行导轨的牵引力F，牵引一根质量m=0.2kg、电阻R=1、垂直导轨的金属棒ab，由静止沿导轨向上移动（ab棒始终与导轨接触良好且垂直，不计导轨电阻及一切摩擦）。问：

（1）若牵引力为恒力，且F=9N，求金属棒达到的稳定速度v₁

（2）若牵引力功率恒为72W，求金属棒达到的稳定速度v₂

（3）若金属棒受向上拉力在斜面导轨上达到某一速度时，突然撤去力，此后金属棒又前进了0.48m ,从撤力至棒速为0的过程中，金属棒发热1.12J。问撤力时棒速v₃多大？

在探索自然规律的进程中人们总结出了许多科学方法，如等效替代法、控制变量法、理想实验法等．在下列研究中，运用理想实验方法的是

A．卡文迪许测定引力常量

B．牛顿发现万有引力定律

C．密立根测得电荷量e的数值

D．伽利略得出力不是维持物体运动原因的结论

如图所示，让太阳光或白炽灯光通过偏振片P和Q，以光的传播方向为轴旋转偏振片P或Q，可以看到透射光的强度会发生变化，这是光的偏振现象．这个实验表明

A．光是电磁波                   B．光是一种横波

C．光是一种纵波                  D．光是几率波

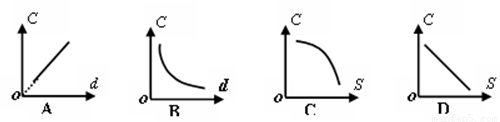

下面能描述理想平行板电容器的电容C与间距d、正对面积S关系的图象是
