Question

9．（1）如图1所示，根据透镜对光的作用完成光路图．
（2）如图2，请作出物块受到的重力和物块对斜面的压力的示意图．

Answer 1

分析 （1）先确定所给的入射光线的特点，然后根据凸透镜的三条特殊光线作图．
（2）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；
压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．

解答 解：（1）平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变．
（2）过物体重心画带箭头的线段，方向竖直向下，符号为G；
在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；

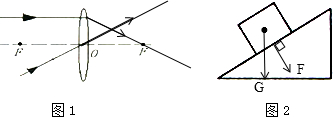

如图所示：

点评 （1）凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
（2）本题的关键是确定压力和重力的作用点和方向，并会用力的图示表示力的三要素．注意物体对斜面的压力要小于物体所受重力．
