题目内容

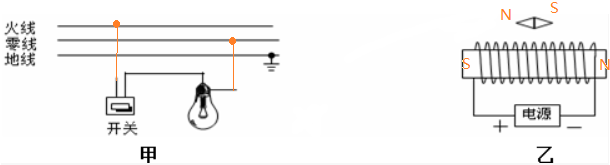

7．按照要求规范作图：
（1）请将图甲中的家庭电路按安全用电要求连接完整；
（2）请在图乙中分别标出通电螺线管和小磁针静止时的N极．
分析 （1）电灯的接法：开关控制电灯时和电灯是串联的．火线首先进入开关，再进入电灯顶端的金属块；零线直接接入电灯的螺旋套．开关接在火线上，更换灯泡时更安全．
（2）通过图示的螺线管的绕向和电源的正负极，利用安培定则可以确定螺线管的NS极；再利用磁极间的作用规律即可确定小磁针的N、S极．
解答 解：（1）电灯的接法：火线首先进入开关，再进入电灯顶端的金属块；零线直接接入电灯的螺旋套．
（2）电流从螺旋管的左端流入，右端流出，结合螺线管的绕向，根据安培定则，可以确定螺线管的右端为N极．因为同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端为N极，右端为S极．
点评 此题考查的家庭电路的连接和安培定则的应用，比较简单，是一道基础题目．
