12．根据要求作图．

（1）如图甲，在图中画出与折射光线对应的入射光线．
（2）一个质量不均匀的椭圆形玩具静止在桌面时如图乙，画出它所受重力的示意图．
（3）如图丙，F₁是作用在抽水机手柄A点处的动力，O为支点，请画出动力F₁的力臂l₁．

Answer 1

分析 （1）在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
（2）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．
（3）力臂的画法：首先确定支点0；然后延长动力的作用线（用虚线）；再由支点向动力作用线做垂线（用虚线）；最后标出L₁．

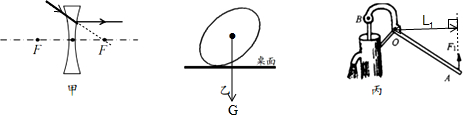

解答 解：（1）延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．如图所示：
（2）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
（3）先做出F₁的反向延长线，然后过支点做出F₁作用线的垂线，得到的线段即为L₁的力臂，如下图所示：

点评 （1）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
（2）本题考查了重力的示意图的作法．不管物体怎样运动，重力的方向总是竖直向下的．
（3）画力臂时关键是要画出支点到力的作用线的垂线段．
