1.(09·天津·9)(1)如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度匀速转动，线框中感应电流的有效值I=　　　　　　。线框从中性面开始转过的过程中，通过导线横截面的电荷量q=　　　　　。

答案：(1)，

解析：本题考查交变流电的产生和最大值、有效值、平均值的关系及交变电流中有关电荷量的计算等知识。

电动势的最大值，电动势的有效值，电流的有效值；。

2009年高考新题

52.(07年广东)一位同学进行“用打点器测量自由落体的加速度”实验。(1)现有下列器材可供选择：铁架台、电火花计时器及碳粉纸、电磁打点器及复写纸、纸带若干、220V交流电源，低压直流电源、天平、秒表、导线、电键。其中不必要的器材是:　　　　　　　　　　　　　　　　　　；缺少的器材是　　　　　　　　　　　　　　　.

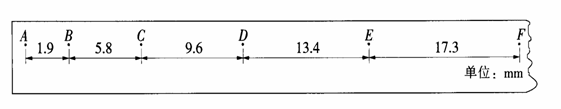

(2)这位同学从打出的几条纸带中，挑出较为理想的一条纸带。把开始打的第一个点标为A，随后连续的几个点依次标记为点B、C、D、E和F，测量出各点间的距离，如图7所示。

图7

请你在这位同学工作的基础上，思考求纸带加速度的方法，写出你所依据的公式：

(3)根据你的计算公式，设计表格记录需要的数据，计算纸带下落的加速度。(结果保留两位有效数字)

(4)估计你的计算结果的误差有多大？试分析误差的来源及其减少误差的方法。

答案1：其中不必要的器材是: 电火花计时器及碳粉纸、220V交流电源、低压直流电源、天平、秒表；缺少的器材是: 低压交流电源、毫米刻度尺、重锤 .

答案2：其中不必要的器材是: 电磁打点器及复写纸、低压直流电源、天平、秒表；缺少的器材是: 毫米刻度尺、重锤 .

答案1：(2)依据的公式：

	第一组	第二组	第三组	平均
s(m)	(AF)0.048	(AE)0.0307	(AD)0.0173	/
t(s)	0.10	0.08	0.06	/
g(m/s²)	9.600	9.594	9.611	9.60

(4)实验结果纸带的加速度9.60m/s²与重力加速度的标准值9.8 m/s²有偏差，误差大小为Δg =|9.8-9.60| m/s²=0.20 m/s²。误差的来源主要是空气的阻力和纸带的摩擦，可以用增大重锤重量的方法，减少摩擦的影响。

答案2：(2)依据的公式：

						平均
s(m)	(EF)0.0173	(DE)0.0134	(CD)0.0096	(BC)0.0058	(AB)0.0019	/
Δs(m)	/	0.0039	0.0038	0.0038	0.0039	0.00385
a(m/s²)	/	/	/	/	/	9.63

(4)实验结果纸带的加速度9.63m/s²与重力加速度的标准值9.8 m/s²有偏差，误差大小为Δa=|9.8-9.63| m/s²=0.17 m/s²。误差的来源主要是空气的阻力和纸带的摩擦，可以用增大重锤重量的方法，减少摩擦的影响。

51.(07年广东) 某同学用一个测力计(弹簧秤)、木块和细线去粗略测定一木块跟一个固定斜面之间的动摩擦因数μ，设此斜面的倾角不大，不加拉力时，木块放在斜面上时将保持静止．(1)他是否要用测力计称出木块的重力(答“要”或“不要”)？(2)写出实验的主要步骤．(3)写出求μ的计算式．

答案： (1)要

(2)实验的主要步骤是：①用测力计拉动木块沿斜面向上做匀速运动，记下测力计的读数F_向上．②用测力计拉动木块沿斜面向下做匀速运动，记下测力计的读数F_向下．③用测力计测出木块重G．

(3)求μ公式推导如下： F_向上＝μGcosα+Gsinα，F_向下＝μGcosα－Gsinα．两式相加得cosα＝(F_向上+F_向下)／2μG，两式相减得sinα＝(F_向上－F_向下)／2G．上两式平方和得μ＝．

50.(07年广东)(1)、一游标卡尺的主尺最小分度是1 mm，游标尺上有20个小的等分刻度，用它测量一工件的长度，如下图所示。这个工件的长度是______mm。

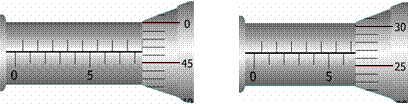

(2)、用螺旋测微器测量一矩形小零件的长和宽时，螺旋测微器上的示数如下图所示，左图的读数是　 _______cm，右图的读数是　　　　　　 cm。

答案：(1)104.05(mm)

(2)0.8464(±0.0001)；0.6767(±0.0001)。

49.(07年广东)某同学用图16装置做验证动量守恒定律的实验.先将a球从斜槽轨道上某固定点处由静止开始滚下,在水平地面上的记录纸上留下压痕,重复10次;再把同样大小的b球放在斜槽轨道末端水平段的最右端附近静止,让a球仍从原固定点由静止开始滚下,和b球相碰后,两球分别落在记录纸的不同位置处,重复10次．

⑴本实验必须测量的物理量有以下哪些_____________．

A．斜槽轨道末端到水平地面的高度H 　B．小球a、b的质量m_a、m_b　C．小球a、b的半径r　 D．小球a、b 离开斜槽轨道末端后平抛飞行的时间t　 E．记录纸上O点到A、B、C各点的距离OA、OB、OC　 F．a球的固定释放点到斜槽轨道末端水平部分间的高度差h

⑵小球a、b的质量m_a、m_b应该满足什么关系?为什么?

⑶放上被碰小球后,两小球碰后是否同时落地?如果不是同时落地,对实验结果有没有影响?为什么?这时小球a、b的落地点依次是图中水平面上的_____点和_____点．

　⑷为测定未放被碰小球时,小球a落点的平均位置,把刻度尺的零刻线

跟记录纸上的O点对齐,右图给出了小球a落点附近的情况,由图可得OB距离应为__________cm．

⑸按照本实验方法,验证动量守恒的验证式是______________．

答案：(1)B、E

　　(2)ma>mb、防止a球碰撞后反向弹回，再回到碰撞点的过程中因为有摩擦导致速度减小而影响实验结果。

　　(3)同时落地、如果不是同时落地，会影响实验结果、A、C

　　(4)4.59　

　　(5)maOB=maOA+mbOC

48.(07年广东) 一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，用下面的方法可以测量它匀速转动的角速度。

实验步骤：

A．用游标卡尺测量圆盘的直径。

B．如图13所示，将电磁打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔后，固定在待测圆盘的侧面上，使得圆盘转动时，纸带可以卷在圆盘的侧面上

C．启动控制装置使得圆盘转动，同时接通电源(频率50Hz)，打点计时器开始打点。

D．经过一段时间，停止转动和打点，取下纸带进行测量。

(1)某次用游标卡尺测圆盘的直径时，示数见图，由图读出直径的值为__________m。

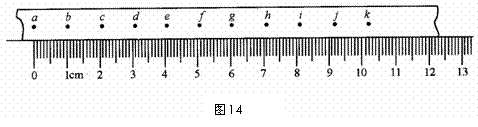

(2)某次实验得到的纸带的一段如图14所示。由图可知a点到k点的时间间隔是________s。由此可计算出纸带运动的速度大小为________m/s。若测得圆盘直径的平均值为8.00×10^-2m，则可求出圆盘的角速度为_________rad／s。

答案：(l)7.99×10^-2　 (2)0.20　 0.52　 13

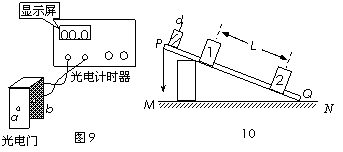

47.(07年广东)像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图9所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以显示物体的挡光时间。

现利用图10所示装置测量滑块和长lm左右的木块间的动摩擦因数，图中MN是水平桌面，Q是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器设有画出。此外在木板顶端的P点还悬挂着一个铅锤，让滑块从木板的顶端滑下，光电门l、2各自连接的计时器显示的挡光时间分别为s和s。用游标卡尺测量小滑块的宽度d，卡尺数如图图11所示。
