14.　　 如图14所示，AB两点间电压保持不变，当滑动变阻器的滑片向左移动　　　　 (　 )

A．安培表示数变小，伏特表示数变大　　 B．安培表示数变小，伏特表示数变小 C．安培表示数变大，伏特表示数变小　　 D．安培表示数变大，伏特表示数变大

13.　　 图13所示电路中，电源电压保持不变，R₁=4R₂，K₁断开时，发培表示数为I₁；闭合时，安培表示数为I₂，那么I₁与I₂之比是　　　　　　　　　　　　　　　　 (　 )

A．1：4　　　　　　 B．1：5　　　　　　　 C．4：5　 　　　D．5：4

第13题图　　　　　　　　　　　　　　 第14题图

12.　　 在实验室，某同学发现一个电流表有两个量程，大量程是0-9A，小量程模糊不清。

为了测量小量程是多少，她先用大量程接入电路，指针位置如图(a)所示，然后再

改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为　 (　 )

A.0-0．6A 　　　　　B.0-1A 　　　　　　　 C.0-2A　　　　 D.0-3A

11.　　 如图所示，粗心的小强把电流表当作电压表接在了L₁的两端。此时如果闭合开关，一定会发生　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ( 　)

　 　A.电源短路　　　 B.电流表损坏　　　　　 C.L₁不亮　　　 　D.L₂的灯丝烧断

第11题图　　　　　　　　　　　　　　　　　　　　 第12题图

10.　　 导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是　　　　　　　　　　　　　 (　 )

A．5欧姆，1.2安培　 　　　　　　　　　　　B．5欧姆，2安培 C．7.5欧姆，0.8安培 　　　　　　　　　　　D．12.5欧姆，0.8安培

9.　　　 有三个电阻，电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的 　　　　　　　　　　(　 )

A．c<R<b 　　 　　　　　B．b<R<a　　　　 C．R可能等于b 　 D．R<c

8.　　　 一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是　　　 (　 )

A　　　　　　　 B　　　　　　 C　　　　　　　 D

第8题图

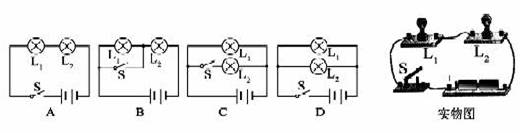

7.　　　　 下列电路图与实物图一致的是　　　　　　　 　　　　　　　　　　　　　(　 )

第7题图

6.　　　 小明在研究“并联电路”特点时，用电流表测得通过灯泡L₁、L₂中的电流分别为1A和2A，则下列分析正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

A．干路电流为3A　　　　　　　　　　　 B．L₁的电阻小于L₂的电阻

C．L₁两端的电压小于L₂两端的电压　　　 D．并联电路中各支路电流一定不同

5.　　　 现有六种物品：铜条、玻璃丝、铅笔芯、水银、塑料棒、陶瓷片。小明将它们分成两类，如下表所示。小明是按物质的哪种物理属性对它们进行分类的 　　　(　 　)　　 　

A．密度　　　　 　　　B．磁性　　 　　　C．硬度　　 　　　D．导电性
