30、小雯设计了一个测量物体重力的“托盘秤”，如图是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R₁是压力传感器(其电阻值会随所受压力大小变化而变化，变化关系如下表)，R₀为定值电阻， 显示重力大小的仪表实质是一个量程为0-3V的电压表。已知OB:OA=1:2，R₀=100Ω，电源电压恒为3V(忽略托盘、杠杆及压杆的重力)。　　 (2+3+3分)

(1)托盘上没放物体时，压力传感器R₁的电阻值是 　　　 　Ω。

(2)当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R₁上的电压是多少？

(3)第(2)题中被测物体的重力是多少？

29、某工厂装配车间有一个阻值恒定的电阻元件，其上标有“1*V，6W”字样，其中额定电压值不清，估计在10V-19V之间，若要正确使用这个元件，需找出它的额定电压值。现在实验室中有以下实验器材：一个蓄电池(电压约6V)，一只电流表(量程：0-0．6A，0-3A)，一个定值电阻Ro，(R₀已知) 两个开关，导线若干。请你利用上述器材，通过实验测量，找出此元件的额定电压值。　　 (5分)

(1)猜想与假设：根据学过的欧姆定律I＝U/R、电功率公式P＝U²/R，又因为元件的阻值恒定不变，所以只要测出该元件的电阻，即可计算出它的额定电压值；

(2)设计实验：①因该元件的额定电流不超过_________A，

为较准确地测量，电流表的量程应选　　。(2分)

②请在右下方框中画出你设计的实验电路图．(3分)

28、小刚看到路边的货车上装了一满车沙子，他想知道这车沙子的质量有多少？(6分)

　 (1)他量出了车厢的长、宽、深分别为3m、2.5m、0.7m。

　 (2)他取了一小包沙子作样品，找到了一个量筒和一架天平，但未找到配套的砝码。经过思考，他又利用一个标有准确质量为250g的盐袋和一张纸，测出了一些样品的质量。他的做法是：

　　 ①把天平放在水平工作台上，把纸放在天平________盘中，调节天平平衡时，发现天平的指针偏向分度标尺的右侧。此时，应将平衡螺母向________(选填“左”或“右”)调，直至天平平衡。

　②他把盐袋放在天平的________盘中，然后向纸上加沙子，直至______________。

(3)他把纸上的沙子倒入量筒中，测出其体积为125cm²。

(4)他测出的沙子的密度是　　　　　 g/cm³，这车沙子的质量是　　　　　　 　t。

27、珍珍观察到电风扇、台灯等有个大而重的底座，可使它们不易翻倒。物体的稳定程度(稳度)与哪些因素有关呢?她猜想：可能与物体所受的重力大小、重心高低及支持面的大小有关。(5分)

如何比较物体的稳度大小呢?她发现，让不同的物体倾斜相同的角度时，有的物体翻倒，有的物体不翻倒，翻倒的说明其稳度较小。于是，她将物体放在表面粗糙的水平木板上，让木板绕O点转动，通过观察物体刚好翻倒时木板转过的角度θ的大小(物体不滑动)，来比较物体稳度的大小，如图所示。

在探究物体的稳度大小与物体重心高低的关系时，她制作了三块重相同、外形完全相同、重心高低不同的圆柱体，如图中的甲、乙、丙所示。实验时，将它们依次放在木板上，分别记下让它们刚好翻倒时，木板转过的角度θ的大小。实验记录如下表。

　 (1)物体刚好翻倒时木板转过的角度θ越小，间接反映了物体的稳度越　 　　 　 　 　(选填“大”或“小”)。

　 (2)在以上探究稳度大小与重心高低关系的实验中，应控制物体所受的重力大小和　 　　　　 　的大小不变，这种实验方法叫　 　 　 　 　 　　　 　 　 　法。

　 (3)实验现象表明，　　 　 　 　 　　　　　　　　　　　　　　　　　　　　　　　 。

　 (4)依据以上结论，卡车装货时，应把重的货物装在　 　 　 　　 　 　 　层(选填“上”或“下’’)，可使货物不易翻倒。

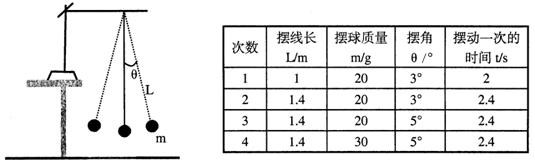

26、在研究摆钟的摆球摆动情况时，小菲和同学们观察摆钟后，利用如图所示的装置进行实验，测出了摆球摆动30次所用的时间，用这个时间除以30，得出摆球摆动一次所用的时间。针对摆球摆动一次所用的时间与哪些因素有关这一问题，他们提出了以下猜想：

A.可能与摆球质量有关；B.可能与摆线的长短有关；C.可能与摆角的大小有关。

　 　 　他们利用以下器材：质量不同的两个小钢球、长度不同的两根细线、一个铁架台、一个秒表，进行了以下四次实验。　　　　　　 (7分)

(1)由1、2两次实验，可验证猜想 　　　(填猜想前的字母)，结论是：　　　　　　　　　　 　　；

(2)从2、3两次实验，可验证猜想　　　 　(填猜想前的字母)，结论是：　　　　　　　　　 　　 ；

(3)由　 　 　 　两次实验，可验证猜想A；

(4)若有质量相等的钢球和木球，实验中为了减少　　 　带来的误差，你要选用　 　 　 　　　来进行实验。

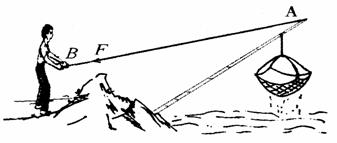

25、(1)小华父亲承包了一个鱼塘，他用绳子通过竹杠拉起渔网，如图所示，请在图上画出绳子AB段对杆拉力F的力臂L。　

(2)请标出图中螺线管的S、N极和电流方向。

(3)货物随传送带一起匀速斜向上运动，请画出货物所受重力和摩擦力的示意图。

(4)在图中已知某一光线经过凸透镜后沿AC方向射出，AC与主光轴平行；另一光线经过凸透镜后沿OB方向射出(O是透镜的光心)，试画出与光线AC和OB分别对应的入射光线。

24、两个物体A、B，其重力分别为G_A=15N，G_B=40N，现用轻质细绳将两物体通过两个定滑轮分别连接在同一弹簧测力计的两端，如图所示，B物体放置于水平地面，当整个系统处于静止状态时，弹簧测力计的示数为　　　　　　　 N，此时B物体受到的地面支持力为　　　　　　N。

23、　如图所示，新建的居民住宅大多安装了自动空气开关，当电路由于电流过大时，电磁铁的磁性将变_________(选填：“强”或“弱”)，吸引衔铁的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用,其原理应是如图中的　　　 (选填：甲或乙)图．

22、如图所示，是小明同学在网上查阅的一幅某种型号的家用白炽灯泡电流与电压关系的图像。通过分析图像可知：灯泡的电阻随着电压的升高而　　　　 ；这只灯泡在220V电压下工作时，消耗的电功率是　　　　 W；这只灯泡两端电压是110V时，灯丝电阻是　 　　　　Ω

21、无锡尚德太阳能公司生产的单晶硅太阳能电板销往全球各地，此太阳能光伏发电系统发电时的能量转换是　 　　　　　　　　 　 　. 所利用的能源均属于　 　 　 　　(可再生/不可再生)能源。
