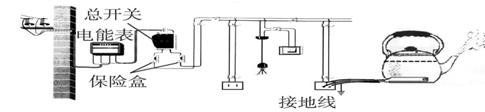

4．电热水壶是生活中常用的加热水的装置，使用电热水壶时应当把水壶与家庭电路相连(如图)。

　　 某同学家电热水壶的说明书上有如下信息：

请你解决下列问题：

(1)如图是模拟家庭照明电路的部分电路图，请你根据图中已知的信息，在火线的方框前打“√”，并将电路连接完整。

　(2)求电热水壶正常工作时的电流是多少？

　(3)壶中装满20 ℃的水，要将这壶水烧开，水需要吸收多少热量？(设外界为1个标准大气压)

(4)月底交电费时，该同学的妈妈总是怀疑自己家的电能表不准确。这位同学利用家里的电热水壶、秒表即可对电能表进行大致的校验。

　 　已知该同学家电能表上标有3000R/ kW·h字样，请你写出一份完整的校验方案。

3.干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。实际使用时，可以把干电池看成一个理想的电源(即电阻为零)和一个电阻r串联组成，如图(a)所示。用图(b)所示的电路可以测量出一个实际电源的电阻值。

图中R=14Ω,，开关S闭合时，电流表的读数I=0.2A，已知电源电压U=3V，求电源电阻r的大小。

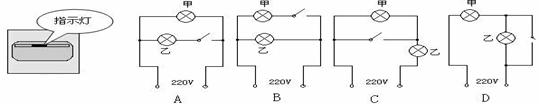

2.如图所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯(甲)和指示灯(乙)连接方式的电路图是图中的　　　 (　　　　 )

1. 2008年北京奥运会已成功举行。作为中学生更应关注奥运信息的有关物理知识。

(1)如图b所示，我们将五个福娃比做一个物体，五个福娃就是组成这个物体的分子，它们彼此连在一起，可以改变它们的形状，但不能改变体积，则这时福娃的组合相当于物体以　　　　 态存在。

(2) 如图c是2008年奥运会的主场馆国家体育中心俗称“鸟巢”，在“鸟巢”的网状结构外表面还带贴上一层半透明的膜。阳光可以穿过透明的屋顶满足室内草坪的生长需要。使用这种膜后，体育场内的光线不是直射进来的，而是通过漫反射，使光线更柔和，由此形成的漫反射光还可解决场内草坪的维护问题，同时也有为座席遮风挡雨的功能。

“使用这种膜后，体育场内的光线不是直射进来的，而是通过漫反射，使光线更柔和”你认为这句话的表述中哪些不正确，并说出你的理由。　　　　　　　　　　　 。

(3)国家游泳中心又被称为“水立方”(如图d所示) 屋顶有3万平方米，雨水可100%的收集。它有一套雨水收集系统，一年收集的雨水量相当于150户居民一年的用水量(北京居民每户每年用水量为100吨)。问:北京地区的年降水量约为　　 　　　毫米。

6．据报道：08年9月28日，世界领先的中国新一代人造太阳实验装置--热核聚变装置EAST 首次成功完成了放电实验．

　　 预计将要建成的实验反应堆，可以在1min内产生9×10¹⁰J的热量．据媒体报道：1L海水提取的氢的同位素，在完全聚变反应中释放的能量，相当于300L汽油完全燃烧所放出的热量．请根据数据进行估算，并回答以下问题：

　　 (1)若汽油的密度为0．7×10³kg／m³，300L汽油的质量是多少?

　　 (2)若汽油的热值为5×10⁷J／kg，300L汽油完全燃烧能释放多少热量?

　　 (3)需要从多少升海水中提取氢的同位素，在聚变时才能产生9×10¹⁰J的热量?若这些

热量转化为电能的效率为50%，则它可以供给一台功率是2kW的空调正常工作多少小时?

X k b1. co m

5.如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图所示．求：

(1)电源的电压．　 (2)变阻器的最大阻值．　 (3)电压表V₁示数的变化范围.

(4)通过计算分析变阻器的滑片P由a端移到b端的过程中，滑动变阻器消耗电功率变化范围.

5.资料1：电热淋浴器分为储水式和无水箱式两种．储水式淋浴器要用较长时间把水箱中的水加热，待水温达到要求后用水箱中的热水淋浴；无水箱式淋浴器是使冷水流过电热器就达到需要的温度，立即从喷头喷出供淋浴．

资料2：通常情况下，自来水的温度为16℃左右，淋浴所需热水温度为38℃左右，淋浴所需热水流量约4×10³m³/min．比热容c_水＝4.2×10³J／(kg·℃)，家庭电路设计通过的最大电流一般不超过10A．

请根据以上资料通过计算说明，家庭中不宜使用无水箱式电热淋浴器．

4．小明同学在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压是2.5V ，电路原理图和实物图如图所示．按实验要求，他测出了一组实验数据，并记录了小灯泡亮度的变化情况，结果如下表所示：

(1)请你用笔画线代替导线，将实物图连接完整．则小灯泡额定功率是　　　 W．

(2)闭合开关，接通电路后，电流表、电压表工作正常，示数均不为零．移动滑动变阻器滑片，发现电流表和电压表指针不随着发生变化，则可能的原因是　　　　　　　　　　 ．

(3)改正电路后进行实验，测得某次实验结果如图所示，此时电流表的示数为　 　　A ，电压表的示数为　　　 V．

(4)在实验(3)中，你认为该同学的实验操作不妥之处是　　　　　　　　　　　　 ，改进的办法是　　　　　　　　 ．

还可以发现小灯泡的电阻随温度的升高而　　　　　 ．

(5)小明完成实验整理好器材离开后，他的伙伴小刚接着做同样的实验，小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想有下面几种可能：

　A．可能是灯丝断了 B．可能是变阻器断路 C．可能是小灯泡短路 D．可能是电流表断路

根据小刚的猜想，借助电流表和电压表验证小刚的猜想，将电压表、电流表示数情况填入下表．

(6)小刚解决疑问后，忽然发现电压表0-3V档量程已损坏，小刚仍想测出小灯泡的额定功率．他仔细观察电路，发现电源电压为6V，请你帮小刚设计一个电路，把电路图画在虚线框内．按照新设计的电路图，在测定小灯泡的额定功率时，应调节滑动变阻器，使电压表读数为　　　　 V．

3．

2.在一次科技小组的活动中，同学们按照如图所示的电路在AB之间接入一根细铜丝，闭合开关S后，调节滑动变阻器，使电流表的读数保持3A不变，过了一会儿，细铜丝熔断.在 AB之间换接一根同长度的较粗的铜丝，再调节滑动变阻器到某一固定值，经较长时间粗铜丝没有熔断，在此过程中，电流表的读数保持3A不变.小明同学针对所观察到的现象提出了一个问题：造成细铜丝熔断而粗铜丝没有熔断的原因是什么？(设电源电压保持不变)

(1)你认为造成细铜丝熔断而粗铜丝没有熔断的原因是什么？(请简述理由)

答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(2)若粗铜丝电阻为0.01Ω，求：在5s内粗铜丝共产生的热量.

(3)如果你家准备安装一台“220V　 1500W”的电热水器，你应该选

用　　　 (较粗/较细)的铜导线作用连接线比较安全.
