1.晚上，婷婷自己在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼，“对了！再用电热水壶烧点水喝吧．”婷婷刚一插上电水壶，家里的保险丝就断了，请回答以下问题：

(1)电热水壶是利用电流的　　　　 效应工作的，它工作时将电能转化成　　　 能，婷婷家里保险丝断熔断的原因是　 　　　　　　　　　　　；

(2)在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？答：因为电热水壶和导线　　 联(串/并)，通过它们的电流　　　 (相等/不相等)，电热水壶的电阻比导线　　　　 (大/小)，根据公式　　　　　　 可知，当　　　　　 一定时，电流产生的热量与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热；

(3)婷婷修好了保险丝，婷婷想知道电热水壶的有关问题，她找出了说明书，数据如下：

请帮婷婷计算一下电热水壶正常工作时的电流和电阻，如果烧开一壶水大概要15min，那么烧开一壶水需要消耗　　　　　　　 J电能？

28、如图所示，为了便于顾客购物, “南京书城”楼下设有地下停车场,地下值班室的工作人员可以通过操纵室内的开关,使想存车的司机通过看入口处的红绿灯变可以知车场内是否有空车位;红灯亮,无车位,绿灯亮,有车位.请你设计一个满足需要的电路.(电源用电池)

27、设计一间病房内呼叫的电路图，要求病房内四张床位中按任何一只开关都能使值班室内指示灯亮，电铃发出响声．

26、请把图中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

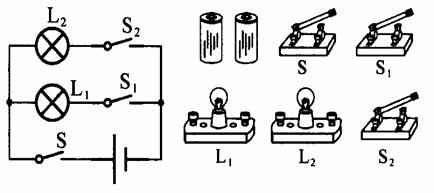

25、将图11-19中的电路元件按电路图连接成实物图．　 (要求导线不交叉)

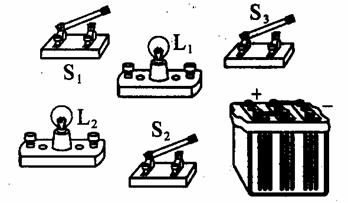

24、根据图11-18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

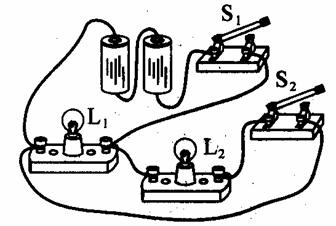

23、根据图11-17所示的实物图，画出电路图．

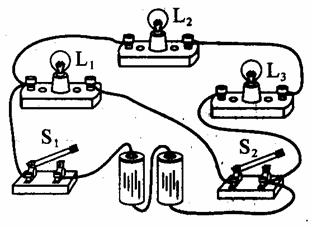

22、在图11-16中，根据实物图，画出相应的电路图．

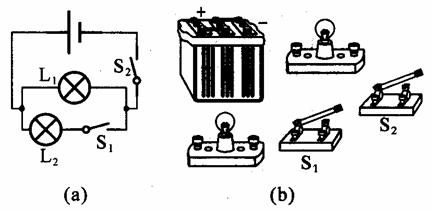

21、根据图11-15(a)的电路图，在图11-15 (b)中画出对应的实物连接图．

20、如图所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．请根据上述情况，设计出符合要求的电路．
