33．小鹏同学利用伏安法测量额定电压为2.5V的小灯泡正常发光时的功率．

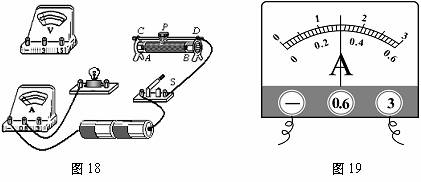

(1)图18中的电路没有连接完整，请你把图中的元件连接完整．(要求滑片P向右移动时变阻器阻值变大)．

(2)在连接电路时，开关应该________；滑动变阻器的滑片P应放在_______端(填A或B)

(3)连接好电路后，闭合开关，通过调节滑动变阻器的滑片P，使得电压表的示数为2.5V，这时电流表的示数如图20所示，通过小灯泡的电流为________A，小灯泡正常发光时的功率是 __________W．

(4)某同学在连接好电路后闭合开关，却发现无论怎样移动滑动变阻器的滑片，电表示数都不变，而且灯泡的亮度比较暗。出现该现象的原因是_____________________　　　　　　 　　　　　　　　　

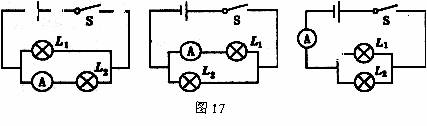

32．图17是某实验中的三个电路图，请仔细观察后回答．

(1) 该实验探究的问题是 _________________________________________________　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(2) 你的结论是__________________________________________________________　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

31．通过定值电阻A和B的电流与电压关系如图16所示，则B

的电阻值为________欧；将A和B串联后接在电压为3.0V

的电源两端，则电路中的电流为________A.

30．微电子控制电热水瓶的铭牌如下表，由

此可知，在额定电压下工作，保温时通

过电热水瓶的电流约是_______A(保留

一位小数)；煮水六分钟，消耗的电能

是______Kw·h　

29．小明把电流表接入电路中，当闭合开关时，

发现电流表指针如图15所示，出现这种情

况的原因是_________________________

28．请用连线的方式把图14中螺口灯泡与按钮开关正确接入电路．　　　　　

27．图13中电阻箱的读数是　　　　　　　　　　　　 Ω。　　　　

26．图12中，根据通电螺线管中的电流方向，标出静止在通电螺线管旁的小磁针的N极。

21．两个定值电阻并联在电压为U的电源两端，R₁消耗的功率为P₁，R₂消耗的功率为2P₁．把它们串联接在电压为U的电源上时，R₂消耗的功率为________。

20．如图11所示的电路中，电源电压保持不变。闭合开关S，

当滑动变阻器的滑片P向右移动时，电流表A的示数将

　 _________，电压表V₂示数将________(两个空均选填

“变小”、“不变”或“变大”)
