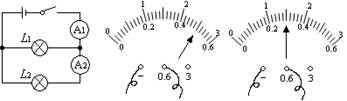

19.　　 如图7所示电路。当开关闭合后，两灯都发光，两个电流表A₁、A₂的指针所指位置分别如图8、图9所示，则通过灯L₁的电流为多少？1min内通过灯L₂的电荷量为多少？

图7　　　　　　　　 图8　　　　 　　　　图9

18.　　 (6分)如图6是“探究串联电路电流特点”的实验电路图： 　　　　　　　图6

(1)实验中，选择两个小灯泡的规格应该是　　　　　 的(填“相同”或“不相同”)。

(2)右表是某同学实验中的一组数据：

指出表格所记录的数据中，明显错误的数值是　　　 ，造成错误的原因是以下选项中的　　　 。

A．分度值搞错了　　　　　　　　　　　 B．正负接线柱搞反了

C．用小量程测，读大量程　　　　　　　 D．用大量程测，读小量程

(3)当用电流表测出A、B、C三点的电流并记录数据后，下一步应该做的是　　　　 。

A．整理器材，结束实验　　　　　　　　 B．换不同规格的小灯泡再测几组电流值

C．分析数据，得出结论　　　　　　　　 D．换电流表的另一量程再测一组电流值

(4)实验中发现两个串联的小灯泡都不发光，用电流表与L₁并联，L₂不亮；电流表与L₂并联，L₁要亮。如果故障只有一处，那么故障原因是　　　　 。

A．L₁断路　　　　　 　　 B．L₁短路　　 　　　 C．L₂断路 　　　　 D．开关接触不良

(5)实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是　 　　　。

A．通过两个灯泡的电流大小不同　　　 　B．发光微弱的灯泡的灯丝断了

C．灯泡的规格不同　　　　　　　　　　　　　　　　 　 D．发光微弱的灯泡被短路

17.　　 (6分)在“观察水的沸腾”的实验中：

(1)有同学发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因。(写出两种即可)①　　　　　　　　 　　　 ；②　　　　　　 　　　　 。　　　　　　　　　　　　　　　　　　　 　　　　　　图5

(2)某同学要自制一支能测水沸点的温度计，现有右表中所列的两种物质，他应选用表中的 　　　　 　做测温物质，原因是其沸点　　　　 　(选填“高”或“低”)。

(3)在一个大气压下，把温度计先后放入冰水混合物和沸水中，分别标出温度计中液柱达到的位置A和B。然后在室温下将该温度计

放在刻度尺旁，如图5所示，此时温度计显示的温度是　　℃。

(4)有三组同学测得水的沸点分别为97℃、93℃、102℃，他们猜想导致这种现象的原因是各组用的温度计有偏差。请你设计一个简单的方法验证这猜想：　　　　　　　　　　　　　　　　　　 　。

16.　　 (4分)图3是某同学连接的实物图。请在图4的方框中画出其等效电路图。

图3　　　　　　　　　　　　　　　　　 图4

15.　　 (4分)请按要求连接图2中的实物图：当只闭合开关S₁时，只有灯L₁亮；当只闭合开关S₂时，灯L₁、L₂都不亮；当开关S₁、S₂都闭合时，灯L₁、L₂都亮；无论开关通断情况如何变化，电压表都有示数且保持不变。

14.　　 (2分)如图1，请在圆圈中填入电压表或电流表的符号A或V，使开关闭合时两盏灯都能发光。

图1　　　　　　　　　　　　　　　　　　 　　图2

13.　　 水是生命之源，合理地利用和保护水资源是我们义不容辞的责任。生活用水的过程中，也蕴含着丰富的物理知识。请在横线上写出下列现象中所包含的物理知识。

例如：北方的冬天，在地窖里放一桶水　 　　凝固放热　

　　 ①热水袋中灌热水取暖　 ______________；

②夏天在房间的地面上洒点水　 _______________

12.　　 如图所示的电路中，当开关S闭合，S₁、S₂断开时，灯泡　　　　 串联；当开关S、S₁、S₂均闭合时，灯泡　　　　 并联，此时电流表测的是灯泡　　　　 中的电流。

11.　　 验电器是根据　 　　　　　　　　　　　的原理制成的。带电的验电器A被用毛皮摩擦过的橡胶棒碰了一下，其两金属箔片先合拢再分开，箔片分开后验电器A带　　　　 电(选填“正”或“负” ) 。另有验电器B不带电，用一根导线将此时A、B两个验电器的金属球连接起来，则导线上短时间内有电流，电流的方向是从　　　　 到　　　　 (选填“A”或“B”)。

10.　　 鞭炮扔入火里可以引爆，也可以用铁锤敲击使之爆炸，前者是用　　　　　　 的方法使火药温度升高而引爆，后者是用　　　　　　 的方法而使之爆炸的。
