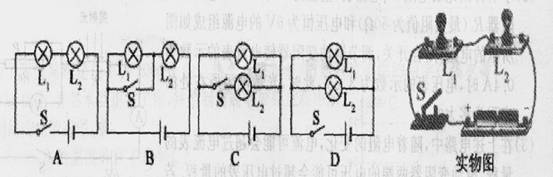

3．以下电路图与右边的实物图一致的是(　 )

2．现代社会，人们越来越关注能源问题，下列能源属于可再生能源的是

　 A．煤　　 B．石油　　 C．风能　　 D．天然气

　 项中，只有一个选项符合题意．请把所选答案的序号填人括号内．

1．下列记录结果中，哪一个长度的单位应该是厘米

　 A．一支铅笔的长度约为18　　 B．教室的宽度约为60

　 C．小明的身高约为1．68 D．一张物理试卷的厚度约为70

39．小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛。她选用　　 规格为“6V 3W”的红灯和“6V 6W”的绿灯及“18Ω　 1.5A”的滑动变阻器等元件设计了如下电路。当闭合开关S、S₁、S₂、滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变)。问：

(1)电源电压为多少伏?

(2)两灯都正常发光时电流表的示数为多少?

(3)S、S₂闭合、S₁断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为多少?

(4)该电路中最大电功率和最小电功率分别为多少?

38．为迎接2008年北京奥运会，我国体育健儿均在紧张地备战。一举重运动员在某次　　 训练中，用3s的时间将质量为150kg的杠铃举高l.8m。问：

(1)杠铃在空中静止时(如图)对该运动员的压力是多大?

(2)本次举起杠铃的过程中，该运动员对杠铃做了多少焦耳的功? 功率为多少?

37．2008年初，我国南方遭遇特大冰冻灾害，湖南成了重灾区之一。冰雪无情人有情，　　 各行各业人员都极积投入到抗冰救灾的工作中。下列图片是我市抗冰救灾的部分情景，请你从中找出两条相关信息，说出它们所应用的物理知识，并将其填入下表中。

35．冬天，小林的爷爷和奶奶分别穿上了羽绒衣和棉衣，他们都说自己的衣服很保暖。小林想知道到底是羽绒保温性能好还是棉絮保温性能好，于是她找来了两只相同的密闭烧瓶备盛80℃的热水l.5kg，瓶内备插入一只温度计，瓶外分别用大小和厚度都相同的羽绒和棉絮包好，放在同一地点使其自然冷却，然后每隔一段时问观察并记录水温于下表中(C_水=4.2×10³J/(kg.℃)

根据表中数据回答下列问题

(1)保温性能较好的是　　　　　　　　　　 ：

(2)经过160min，包羽绒瓶中的热水向外界放出了　　　　　　　 J的热量

(3)从表中水温变化的快慢情况分析，瓶中热水放热的规律是　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

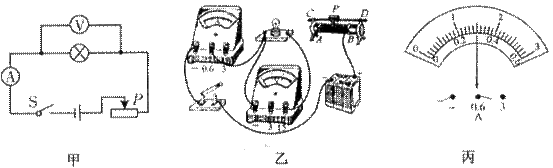

36下图甲是某小组同学“测量小灯泡的电功率”的实验电路图，已知小灯泡的额定电压为6V，正常工作时的电流约为0.3A．现有如下器材：电流表、电压表、开关各一个，规格分别为“100　 2A”“50Q　 l.5A”的滑动变阻器各一个、导线若干、　 电源(电压为12V左右)一个。

(1)图乙已连接了部分电路，请用笔画线代替导线将电路连接完整。

(2)你认为该小组应选用规格为　　　　　　　　　　　　　　 的滑动变阻器a

(3)该小组同学选用了合适的滑动变阻器后闭合开关，滑片P移到某一位置时记录了第1组数据：滑片P继续向右移动，当小灯泡正常发光时．电流表示数如丙图所示．请帮他们将电流表的示数记入表中空白处；当滑片P移到最右端时，小灯泡闪亮一下后熄灭，然后他们记录了第3组数据；从表中数据可知他们所用的电源电压为　　　　 V，小灯泡的额定功率为　　　　　　 W。

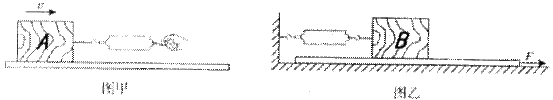

34.为探究滑动摩擦力的大小与什么因素有关，长沙市某中学的小刚和小明两个同学分别设计了如图甲和图乙所示的实验。按图甲实验时，小刚用手通过弹簧测力计匀速拉动木块A，读出弹簧铡力计的示数即可测出木块和木板之问的滑动摩擦力：小明将弹簧测力计一端固定，另一端钩住木块B，木块B下面是长木板．实验时小明拖动长术扳，然后读出弹簧测力计的示数，即可测出木块B和木板之间的摩擦力。

(1)请你画出木块A所受滑动摩擦力的示意图。

(2)你认为谁的实验设计更好，为什么?　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

33.如图是搽究平面镜成像特点的实验装置。

　 (1)实验中要求蜡烛l和蜡烛2　　　　　　

(2)用玻璃板代替平面镜的好处是　　　　　　

32.如图所示，小灯泡L_l和L₂规格相同，当开关S闭合时，两灯均发光，电流表A和A₂比较，　　　　 的示数较大。经过一时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯　　　　 已烧坏。
