24．在“探究电阻上的电流跟电压的关系”实验中，小黄用自己设计的电路图进行实验，实验器材见图15a 所示。他采用改变电池个数的办法来改变电压，分别用定值电阻R₁＝10Ω和R₂＝15Ω进行了几次测量，记录的部分数据如下表。请你帮他探究和论证：

(1)(2分)根据实验序列6的数据，选择图中器材将实验电路连接好；

(2)(2分)图 15 b是做实验序列4时，电流表的读数，请将其读数填入表中空格位置；

(3)(1分)根据实验序列1、2和3的数据可以看出　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　 ；

(4)(1分)根据实验序列　　 与　　　 的数据可以验证通过导体的电流与导体的电阻成反比的猜想。

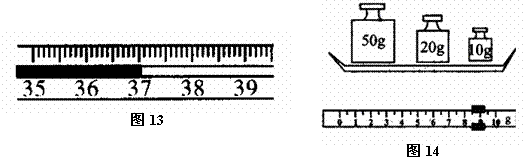

23．(1)(2分)体温计的读数如图13所示，其示数为 　　　　　　　℃。

(2)(4分)质量40g的烧杯，盛有待测液体，用天平测量它们的总质量，天平平衡时的砝码和游码如图14所示，则液体的质量是 　　　　　　g．若测得液体的体积为54cm³，则该液体的密度为 　　　　　　g/cm³。 (保留1位小数)

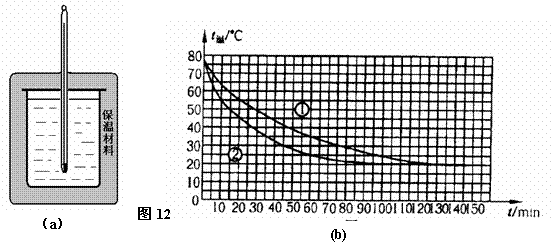

22．小黄同学做“比较两种材料保温性能”的实验，他取泡沫塑料①和卫生纸②两种作保温材料，两根相同的温度计，两个相同的大玻璃烧杯，钟表和热开水，以及细线、硬纸片、剪刀。做两个相同的硬纸外壳，其中一个装置如图12a所示，根据实验测得的数据绘得图12(b)所示“水温与时间关系”的图象．实验过程室温基本不变，请回答：

(1)你认为小黄在操作时，就控制变量法方面还要注意什么？ (只要求写出一条)

(2)①和②哪种材料的保温性能较好?为什么？

(3)当时的室温大约是多少?

21． (7分)在建设节能型社会下．夏季提倡空调温度设定在26℃一28℃范围约能节约10%的电能．为响应倡导，小黄将家中的一台额定电压为220 V，制冷额定功率为l000 W的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少转2 kW·h，若电费为0.65元/ kW·h。求：

(1) 这台空调正常制冷时，平均工作电流(计算结果保留一位小数)；

(2) 这台空调机一个月(30天)节约的电能和电费。

20．(8分)一辆汽车以速度表所示的速度通过一平直隧道，如图11所示．求：

(1) 汽车行驶的速度为多少米/秒(m／s )?

(2) 经过2.0 min才驶出隧道，那么隧道长多少千米(km)?

(3) 如果汽车发动机提供的牵引力为F＝1000 N，则汽车通过隧道过程牵引力做的功和功率?

19．电视机的遥控器是利用红外线传递信息对电视机进行遥控的。一次小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子挡住视线，如图10所示。小黄利用光的反射，将遥控器对准房间光滑的墙壁按动遥控器达到了遥控的目的，请你利用光的反射定律，在图中画出遥控器发出红外线传播到电视机红外线接收窗口途径(红外线反射线路)。

18．“不倒翁” 玩具被扳倒后会自动立起来．请在图9中画出此时“不倒翁”所受重力G的示意图及其重力对支点O点的力臂l．(黑点O表示“不倒翁”的重心)

17．请在图8的实线框内画出手电筒的电路．

16．小黄家的电能表如图7所示，为了测量家里电饭锅的电功率，断开其它用电器，在2min内，电能表的转盘转动60转(R)，则这段时间用去的电能是 　　　　　　　　　　kW·h，电饭锅的电功率是　　　　 　W。　

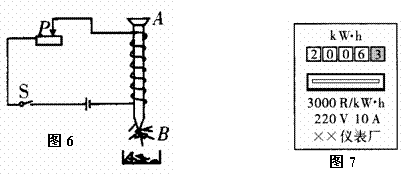

15．小黄利用一颗大铁钉、一段漆包线以及一些元件组成图6所示的装置．闭合开关S后，电磁铁的A端为　　　　　　　 极；当滑动变阻器的滑片P向左移动时，电磁铁B端吸引大头针的数目将　　　 　(填“增多”或“减少”或“不变”)．
