72．(04上海)在如图所示的电路中，电阻R₁的阻值为10欧。闭合电键S，电流表A_l的示数为0.3安，电流表A的示数为0.5安。求：(1)通过电阻R₂的电流。(2)电源电压。(3)电阻R₂的阻值。

71．(04广西桂林)如图所示是测量待测电阻Rx的阻值时所用的实验器材，其中变阻器最大阻值为10Ω，允为2A；设实验中蓄电池组电压为6v且保持不变；Rx约为4Ω。

①请在虚线框内画出你所设计的实验电路图，并用笔画线代替导线连接实物图．

②简要写出实验步骤(步骤中要明确写出实验中要测量的物理量)

③写出计算待测电阻Rx的表达式．

70．(05宿迁市)下图是"伏安法测电阻"的实验电路图。

⑴、在图中的圆圈内填入电流表、电压表的符号；

⑵、某同学规范操作，正确测量，测得3组实验数据分别是：U₁ = 2.4V，I₁ = 0.20A；U₂ = 4.5V，I₂ = 0.38A；U₃ = 6.0V，I₃ = 0.50A。请你在虚线框内为他设计一个表格，并把这些数据正确填写在你设计的表格内。

⑶、根据表格中数据，请你算出待测电阻R_x ≈ 　　　。

⑷、分析表格中的数据，你能得出的一个结论是： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　.

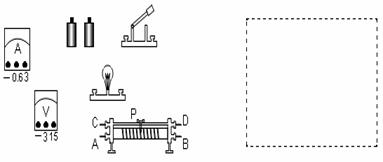

69．按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P向A端移时,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.

68．(04甘肃)某校课外物理兴趣小组利用如图所示电路进行了一次物理实验探究活动．此实验中使用了如下器材：6V蓄电池组一个；学生用电流表和电压表各一个；5Ω定值电阻一个；0一10Ω滑动变阻器一个；开关一个；导线若干．

(1)探究步骤：①先使滑片P在滑动变阻器最右端，闭合开关s，读出并记录此时电压表示数V₁和电流表示数I₁ . ②调节滑片的位置，使它移动到滑动变阻器中点(假设可精确调节)，读出并记录此时电压表示数V₂．③调节滑片的位置，使它移动到滑动变阻器最左端，读出并记录此时电压表示数V₃和电流表示数I₃．

请你根据所学知识和以上的探究步骤，填出该小组读出的电压表的三次示数．

(2)滑片在滑动变阻器最右端时的电流表示数I₁和滑片在滑动变阻器最左端时电流表示数I₃的比值是___________．

(3)该小组进行的实验是探究在串联电路中_________一定的情况下，____________________的关系．在实验成功的基础上，探究出的结论应该是：_____________________________.

67．(04苏州)在如图所示的电路中，电源的电压保持不变， R₁、R₂是两个定值电阻.

(1)闭合开关S，移动变阻器的滑片P，当电流表A的读数增大时，电压表甲的读数将___________，电压表乙的读数将___________(选填 "增大""减小"或"不变")

(2)实验过程中，若发现两只电压表的读数相同但不为零．则产生这种现象的原因可能有：______________________________。

66．(05南京市)用如图甲所示的电路可以测量一个未知电阻的阻值，其中R_x为待测电阻，R为电阻箱(符号为--)，S为单刀双掷开关，R。为定值电阻。某同学用该电路进行实验，主要步骤有：

A.把开关S接b点，调节电阻箱，使电流表的示数为I

B.读出电阻箱的示数R

C.把开关S接a点，读出电流表的示数为I

D.根据电路图，连接实物，将电阻箱的阻值调至最大

(1)上述步骤的合理顺序是________________ (只需填写序号)．

(2)步骤A中电阻箱调好后示数如图乙所示，则它的示数为____Ω.若已知R。的阻值为1OΩ，则待测电阻的阻值为　　 Ω．

(3)本实验所采用的物理思想方法可称为_______________(选填"控制变量法"或"等效替代法")．

65．(05南宁市)在"用电压表和电流表测电阻的实验"中，

⑴实验的原理是：　　　　　　　　　　　 。

⑵如图是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，按照实验的要求完成电路的连接。(要求：滑动变阻器的滑片向右移时电流表示数变大)

⑶若用其它的方法测量电阻，老师提供了下列器材：电压恒定的电源一个(电压未知)，定值电阻R₀一个(阻值已知)，待测电阻Rx一个，滑动变阻器一个，量程合适的电流表(或电压表)一个，单刀开关两个，导线若干。请在给出的器材中选用一些进行组合，完成实验。

①在虚线框内画出实验电路图。

②写出实验的主要步骤。

③写出Rx的表达式。

示例：

实验电路图：(见右图)

实验步骤：①将电流表与R₀串联，测出通过R₀的电流，记为I₁，

②将电流表换为与Rx串联，测出通过Rx的电流，记为I₂。

Rx的表达式：Rx＝ 。

主要步骤：

Rx＝　　　　　　　　 　。

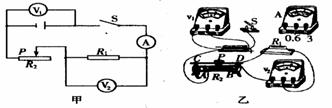

64．(05自贡市)小林同学利用电压表和电流表测量电阻R₁的阻值，实验电路如下图甲所示.

(1)按照图甲所示的电路图，将图乙中的电流表(用0.6A量程)正确连入电路(用笔画线表示导线)．.

(2)实验中，当滑动变阻器的滑片P移到某一位置时，电流表A和电压表V₂的示数如图丙所示，由此可知，电压表V₂测出的是电阻________的电压，电阻R₁=______.

(3)小林发现另一个同学实验时，电路连接正确，电压表V₁的示数为3V,但是　 反复移动滑动变阻器的滑片P，电压表V₂的示数总是与V₁的示数相等，由此可见，发生故障的原因可能是滑动变阻器_________或者是R₁______._____

63．(05湖北黄冈)小刚同学测量2.5V小灯泡的电阻时，连接的电路如图:

(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打"×"，在图中补画出正确的连线.若没有发现这一错误，闭合开关，会出现___________________________________________________________________________现象.闭合开关前，他应将滑动变阻器的滑片调到________端(填"A"或"B")

(2)小刚改正错误后，按正确的操作测得的数据如上表：则第1次测得的小灯泡电阻为 ________；从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是_________________.
