(一)为了验证猜想l是否正确，同学们设计了如下实验步骤：

　 ①利用铁架台安装好斜面；

　 ②用弹簧测力计测出木块和4个钩码的总重；，

　 ③用弹簧测力计沿斜面匀速拉动装有4个钩码的木块，同时读出弹簧测力计的示数，用刻度

尺测出木块在斜面上移动的距离s和木块上升的高度h；

④保持　　　　　　　　　　　　 不变，在斜面上铺一块毛巾重复步骤③；

⑤将测得的数据填入表格，计算出两次的机械效率，进行比较。

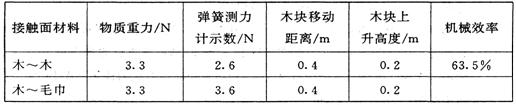

(1)请你在下面表格内计算机械效率数值，并填入空格中。

(2)根据探究结果可以确定猜想l是　　　　　 　(正确／错误)的。　　

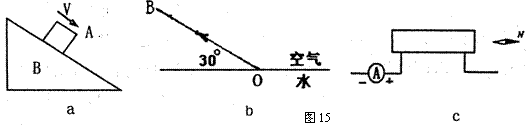

24．(1)如图l5a所示小物块A在光滑斜面B上下滑，请在图中画出A下滑时受到的重力示意图；

　 　(2)在图l5b中，一束光从空气斜射入水中，在水面处同时发生了反射和折射，OB是其

一条反射光线，在图15b中画出其对应的入射光线和折射光线的大致方向；

　 　(3)根据图15c中电流表的正负接线柱和通电螺线管旁小磁针静止时的指向，画出通电螺线　　

管的绕线方式及电流方向。　

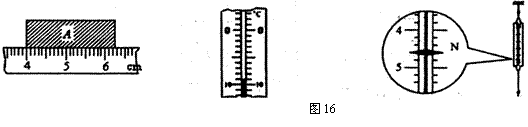

25．将图16中各测量结果填在其下方相应的空格处。

①木块A长为　　　 cm；②温度计的示数是　　　 ℃；③弹簧测力计的示数是　　　　　 N.

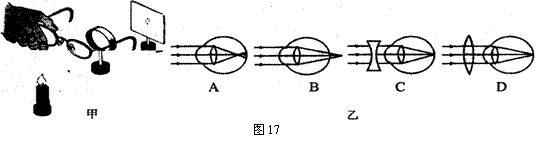

26．小明进行“视力的矫正”探究活动，他将自己戴的近视眼镜放在蜡烛与凸透镜之间，如图

17(甲)在光屏上得到了一个缩小倒立的清晰实像，拿开眼镜后，光屏上的像变得模糊了。

(1)小明为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜位置的前提下，他该　　　

　　　　　　　 。如果他不戴眼镜看书，应该将书　　　　　 　(填“靠近”或“远离”)眼睛。

　(2)如图l7(乙)所示的四幅小图中，正确表示远视眼成像情况的是　　　　 图，其矫正做法是

　　　　　　 图。

27．在一次郊游中，小明拾到一块颜色特别的石块，他想通过实验测出这块石块的密度。

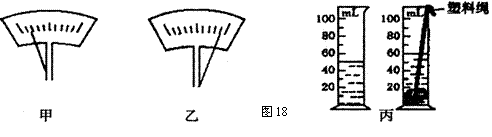

(1)调节天平横梁平衡时，发现指针静止在分度盘上的位置如图l8甲所示，此时应将平衡螺母向　　　　　　 　(选填“左”或“右”)移动。

(2)用调节好的天平测石块的质量，当右盘中加入25克的砝码后，发现无论如何移动游码，指针静止在分度盘上的位置始终如图l8乙所示．这时应进行的操作是　　　　　　　　　 ；若天平再次平衡时测得石块的质量是24g。再用量筒测出石块的体积如图l8丙所示，则石块的密度是　　　　　 g／cm³。

(3)请你观察图分析：运用上述实验操作，测量的密度值会　　　　　 　(偏小或偏大)。

28．同学们在学习“阿基米德原理”这节课后经小组反复讨论，改进了老师的实验，改后实验装

置如图19：其中A、B为两个规格相同的弹簧测力计，C为重物，D为薄塑料袋(质量不计)，

E是用废弃的大号饮料瓶、带孔橡皮塞以及弯曲玻管自制的溢水杯，杯

中加入红色的水，F是可升降平台，G为铁架台．

(1)　　 实验中．同学们逐渐调高平台F，使重物浸入水中的体积越来越大，

观察到弹簧测力计A的示数 　　　　；弹簧测力计B的示数　　　　

(选填“增大”、“减小”或“不变”)。比较弹簧测力计A的示数变化量F_A'

和弹簧测力计B的示数变化量F_B’，它们的大小关系是F_A’　　　　　 F_B’

(迭填“>”、“<”或“=”)。

(2)通过分析，你认为改进后的装置优点是什么：(请写出一条)

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

29．初三9班综合实践小组的同学已探究出斜面的机械效率与斜面的倾角有关。此外，他们又提出了如下猜想：

　 　猜想l：斜面机械效率可能与斜面的粗糙程度有关；

　　 猜想2：斜面机械效率可能与物体的重力大小有关。

23．小明家的电能表上标有600rkW·h的字样，这表示每消耗l kW·h的电能，电能表的转盘

转600转。如果他家只有一件用电器正在工作，该转盘在6min内转了60转。这个用电器在

这段时间内消耗的电能是___________J，这个用电器的功率是是_________W，这个用电器可

能(填一件家用电器的名称)。

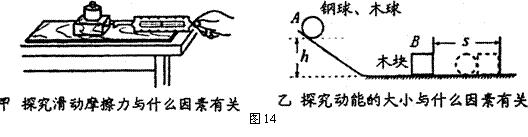

22．当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接显示出来．如图14所示。

例如：甲实验是让木块在木板上做　　　　　 运动，通过弹簧测力计的示数间接显示滑

动摩擦力的大小；乙实验中球动能的大小是通过　　　　　　　　　 　　　间接反映出来的．

21．某反恐小组的拆弹专家，在拆除恐怖分子设置在飞机上的定时

爆炸装置。如图13所示，为使爆炸装置停止工作，应剪断线______。(填“a”或“b”)拆除前起爆器上　　　　　　 电流通过。(填“有”或“没有”)

20．在校运会上，几位同学分别进行了百米赛跑和4 00米赛跑，他们的成绩如表一、表二所

示，则：(1)在百米赛跑中获得第一名的是_________同学，这里比较三人赛跑快慢采用的方法

是　　　　　　　　　　　　　　　　　 ；(2)百米跑的第一名和4 00米赛跑的第一名，哪个

更快?答：　　　　　 更快(填参赛者代号)。

19．如图12所示，氢气球和空气球的体积相同，则氢气球受到的浮力___________(大于／等

于／小于)空气球受到的浮力。

18．如图11所示，安装锤柄时，应选择________图操作，因为锤头质量大，

惯性　　　　　 　(填“大"或“小”)运动起来_________(填“容易”或“不容易”)改

变运动状态。

17．在我们已学过的知识中，用来说明燃料优劣的物理量是　　　　　　　 ；

天然气是　　　　　 　(填“再生”或“不可再生")能源。完全燃烧5m³的天然

气能放出　　　　　　 J的热量。(天然气的热值取7.1×l0⁷J／m³)按照你的想

法，评价燃料的优劣还应当考虑到___________等因素。

16．由于杠杆在使用时摩擦非常小，故杠杆是一种机械效率非常高的简单机

械。若用一根机械效率为90%的杠杆将一个36kg的物体提升50cm，则需

要做的有用功为　　　　　 J，总功为　　　　　　 J。(g取10N／kg)
