1、下列关于安全用电的说法中，正确的是　　　　　　　　　　 (　　 )

A．所有家用电器的外壳一定要接地　

B．低压带电体和高压带电体都可以接近，但不能接触　

C．电灯的开关，应该接在火线和电灯之间　

D．接大功率用电器的插座，只在连接插座的零线上装一根保险丝

28．小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图所示由“控制电路”和“工作电路”组成的恒温箱电路中。

温度/℃	…	30	40	50	60	70	…
热敏电阻阻值/	…	350	300	250	210	175	…

　“控制电路”由热敏电阻R₁、电磁铁(线圈阻值R₀ = 50)、电源U₁、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；“工作电路”由工作电源U₂(U₂ = 10V)、发热电阻R₂(R₂ = 5)、导线等组成。问：

⑴工作电路工作时的电流为多大？

⑵若发热电阻R₂需提供1.2×10⁴J的热量，则工作电路要工作多长时间(不计热量的损失)？

⑶若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U₁最小值为多大？

27、小明同学设计了一种可调节亮度的电路，当开关S拨向触点1时，灯泡正常发光，已知灯泡L的规格为“220V 100W”，电源电压为220V。当开关S分别拨向触点1、2、3时，灯泡亮度随之发生变化，问：

(1)当开关S拨向触点2时，灯泡实际消耗的功

率为81W，则电阻R₁的阻值是多少？

(2)当开关S拨向触点3时，发现灯泡变得更暗，

　 则电阻R₂和R₁的阻值哪个大？为什么？

(3)指出该同学设计的调光电路还存在什么缺陷？

画出改进后的调光电路图。

26、小明同学家新买了一台电热水器，说明书的部分内容如下表所示。小明按说明书要求给热水器装满水，通电50 min钟，观察到热水器上温度计示数

23℃上升到了45℃。求：

(1)在加热过程中，水箱中水吸收的热量是多少?

(2)电热水器加热过程中消耗的电能是多少?

(3)比较(1)、(2)两问的计算结果，你认为违背能量守恒吗?为什么?

25、如下图所示电路中电源电压恒定，当闭合开关时电流表A₁的示数是0.5A，A₂的示数是0.3A,电压表V的示数是6V。求：(1)L₁两端的电压是多大？(2)干路中的电流与L₁中的电流的大小。

24、图甲是法拉第发明的能够产生持续电流的机器──发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动，每根导线都在做切割磁感线运动，从而产生持续的电流。学校物理探究小组仿制了这个发电机装置(如图乙)，对影响电流大小的因素进行如下探究：

　 图甲　　　　　　　　　　　　　　 图乙

(1)当圆盘转速增大时，电流表指针偏转增大，说明电流大小与_________　 __　 有关；　

(2)保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转变大，说明电流大小还跟__________________有关；

(3)保持圆盘转速不变，换用较大电流的电磁铁，发现电流表指针偏转更大，说明电流大小　　　　　　　　 有关。

23、某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2．2V。

　 (1)如图是该同学实验的电路，但连接不完整，请你帮他完成电路的连接；　

　 (2)电路连接完整后，当变阻器的滑片P向右移动时，电压表的示数将　　 　　，电流表的示数将__________；(选填“变大”、“变小”或“不变”)　

　(3)实际实验的有关记录与计算如下表：　

该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点(这两点的意思应不同)：①；______　　　 __________________， ②___________________　　　　　　　 _____；

(4)他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：

这位同学有些纳闷了：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？　

请你对此作出可能性的解释：_____　　 ___________________，

22、小明同学想比较金属材料甲和金属材料乙哪个更容易导电。现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表所示，请你帮助小明　

同学完成下面的实验方案：

(1)实验器材除上述金属丝、干电池、开关、导线外，还必须选用的器材有：_______　　　　 ____；

(2)实验中应选取的金属丝分别是：____________(只需填字母代号)；

(3)请在下面空白处画出实验电路图(用“”表示金属丝)；

(4)在本实验中，你是如何判断哪种金属材料更容易导电的？

答：　　　　　　　　　　　　　 　　　　　　　　　　　　　　　。

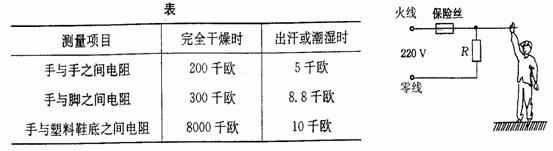

21、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。　 　　　

下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220伏的电源上时，消耗电功率是1100瓦，电路中还有额定电流为10安的熔丝(俗称保险丝)。

则：

(1)只有用电器R接入电路时，通过熔断丝的电流为　　　 　A；

(2)一个潮湿的人赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是　　　　 A(下表电阻数据适用此人)；

(3)熔丝不会“救”人命的原因是　　　　　　　　　　　　　　　 。

20、如图所示，是一种电热器的内部结构图，此电热器的温度可以通过开关S₁、

　S₂的变化来调节，若图中R₁、R₂是两根相同的

电阻丝，电源电压保持不变．当电热器的功率最大

时，开关的闭合、断开情况为　　　　　　 ，该

电热器的最大功率与最小功率之比为　　　　 。
